Gouttière nantaise

Avantages de la gouttière Nantaise

  • Système complet et coordonné
  • Matériau naturel - Surface sans entretien
  • Plusieurs aspects disponibles
  • Longue durée de vie

Gouttière nantaise : une évacuation durable et fiable des eaux pluviales issues du toit

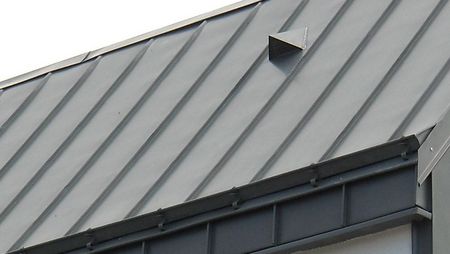

La gouttière nantaise, parfois aussi connue régionalement comme la dalle nantaise, appartient à la famille des gouttières rampantes. Très présente dans le Nord-Ouest de la France, on la retrouve aussi bien sur des toitures en zinc qu’en ardoise. Très présente dans le Nord-Ouest de la France, on la retrouve aussi bien sur des toitures en zinc qu’en ardoise. Fabriquée en zinc RHEINZINK, elle offre une protection durable et fiable pour évacuer les eaux de ruissellement du toit.

Aperçu des composants du système de gouttière Nantaise

Variantes de surface pour la gouttière Nantaise

Technique du système de la gouttière Nantaise

Description du système

  • Système d’évacuation des eaux pluviales selon la norme NF EN 612
  • composé d’une gouttière, des pièces d’accessoires et du tuyau de descente des eaux pluviales

RHEINZINK propose une variété de gouttières, de tuyaux de descente et de pièces d’accessoires. Les produits d’évacuation des eaux pluviales pour gouttière nantaise RHEINZINK sont fabriqués selon les normes NF EN 988 et NF EN 612. Le système est disponible dans les qualités de surface RHEINZINK-CLASSIC, RHEINZINK-prePATINA clair et ardoise, RHEINZINK-GRANUM skygrey et basalte.

Dimensions & épaisseurs

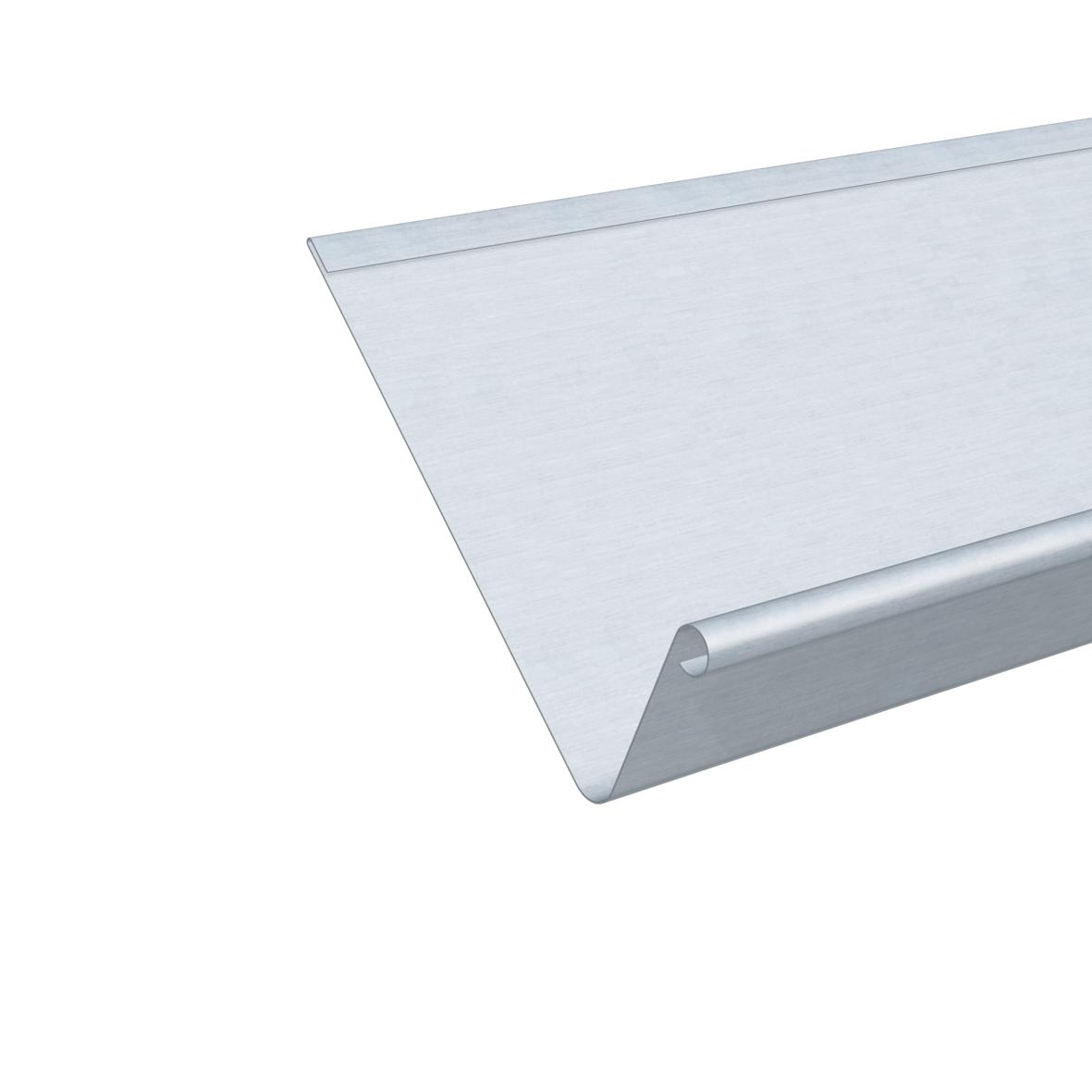

  • Développés standard des gouttières nantaises 333 / 400
  • Épaisseurs de métal 0,65 mm / 0,8 mm en fonction du développé
  • Longueur standard 4,0 m
  • Relevé 8 / 10 cm
  • Diamètre de l'ourlet ou du boudin 14 mm
  • Diamètres standard des tuyaux de descente cylindriques 80 / 100 mm
  • Épaisseurs de métal 0,65 mm / 0,7 mm en fonction des longueurs et diamètres
  • Longueurs standard 2,0 m / 3,0 m / 4,0 m en fonction des diamètres et longueurs



Selon la norme NF EN 612, les gouttières sont classées en catégories X et Y en fonction du diamètre de l’ourlet ou du module équivalent. Les tuyaux de descente sont classés dans les catégories X et Y en fonction du recouvrement de leur joint. Les gouttières et tuyaux de descente RHEINZINK correspondent à la catégorie X et répondent ainsi également aux exigences de la catégorie Y.

Le dimensionnement des gouttières nantaises et des tuyaux de descente cylindriques doit être conforme à la norme EN 612 et au DTU 40.5

Fixation

  • Fixation de la gouttière avec des crochets spécifiques
  • Assemblage des différentes longueurs de gouttière par soudure étain
  • Fixation des tuyaux de descente à l'aide de colliers
  • Alternative : kit de fixation pour tuyau de descente

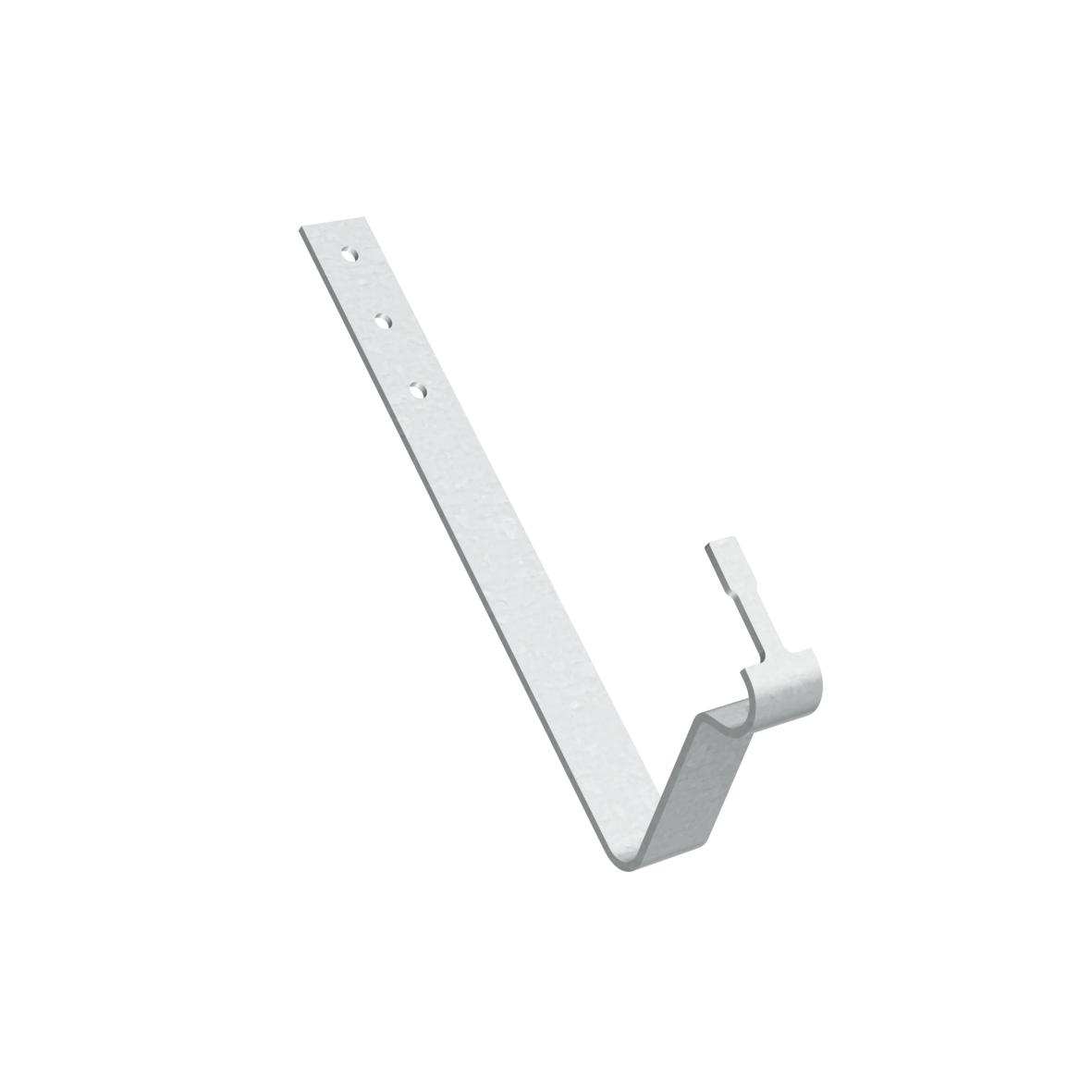

La fixation des gouttières nantaises s'effectue à l'aide de crochets nantais ou autres, qui sont parfaitement adaptés à leur forme spécifique. Ces supports sont fixés à l'aide de clous ou de vis sur le voligeage ou le support de la gouttière rampante.

Le choix du crochet doit être conforme aux exigences du DTU 40.5

Les tuyaux de descente cylindriques se fixent en général dans l'ossature porteuse à l'aide de colliers ronds à embase. L'écartement des colliers est de 2,0 m maximum. La distance minimum à respecter entre les tuyaux de descente et le mur est de 20 mm.

Tutoriel d'installation

À vos côtés pour vos projets d'évacuation d'eau pluviale

Vous avez besoin de plus d'information ? Vous souhaitez échanger avec un conseiller RHEINZINK sur votre projet ? L'équipe RHEINZINK reste à votre disposition. Contactez-nous !

Prendre contact
