Gouttières carrées RHEINZINK

Avantages de la gouttière carrée

  • Langage des formes froid et élégant
  • Peut être associée avec des tuyaux de descente carrés ou cylindriques
  • Vaste assortiment d'accessoires disponibles
  • D'une grande longévité et fonctionnellement sûre

Évacuation d'eau pluviale carrée : un fonctionnement éprouvé

Pour collecter et évacuer les eaux de pluie issues du toit, RHEINZINK propose les systèmes les plus courants dans des dimensions adaptées et comprenant les accessoires nécessaires. En alternative à la gouttière demi-ronde comme partie d’une évacuation des eaux pluviales pendante, les architectes et les maîtres d'ouvrage peuvent opter pour gouttière carrée dont la forme est moins répandue. Cette gouttière est également fabriquée en zinc-titane résistant dans divers coloris (CLASSIC naturel, prePATINA clair et ardoise, GRANUM skygrey et basalte) et permet d'apporter une touche personnelle à vos évacuations des eaux pluviales.

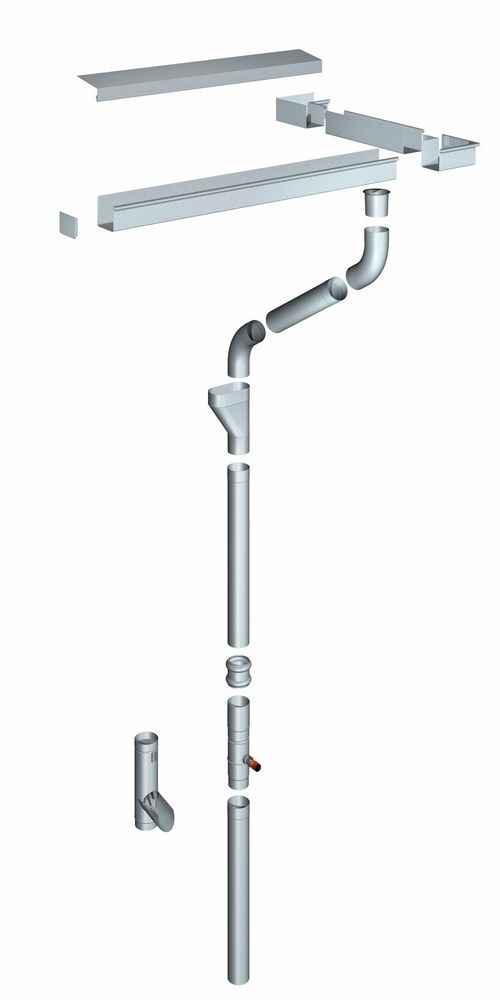

Aperçu des composants du système de gouttière carrée

Gouttières carrées : qualité élevée et design haut de gamme.

Ce qui caractérise notre assortiment, c'est sa qualité élevée. Par qualité, on entend non seulement la qualité des produits obtenue grâce à l’utilisation de notre zinc-titane et à nos procédés de fabrication maintes fois éprouvés, mais également la qualité de leur utilisation. Ainsi, notre assortiment propose des produits répondant à tous les besoins. En optant pour notre gouttière carrée, vous bénéficiez des avantages suivants :

  • Une longévité particulièrement grande grâce à l’utilisation du zinc-titane résistant
  • En association avec la gouttière carrée, vous disposez de tous les accessoires nécessaires à une évacuation des eaux pluviales sûre, adaptée et fiable.
  • Tous les produits répondent aux normes courantes, sont innovants et ne nécessitent quasiment aucun entretien.
  • Pour satisfaire à des besoins particuliers, nous vous proposons également la possibilité de personnaliser vos produits et accessoires.

En raison de leur manipulation facile, les gouttières carrées et systèmes d’évacuation des eaux pluviales savent également convaincre pendant leur pose. Cette pose s’effectue, conformément aux règles et normes en vigueur, à l’aide de la technique de système appropriée, qui garantit rapidité et rentabilité.

Variantes de surface pour gouttières carrées RHEINZINK

Technique du système de la gouttière carrée

Description du système

  • Système d’évacuation des eaux pluviales selon la norme NF EN 612
  • composé d’une gouttière, des pièces d’accessoires et du tuyau de descente des eaux pluviales cylindrique ou carré

RHEINZINK propose une variété de formes de gouttières, de tuyaux de descente et de pièces d’accessoires. Les produits d’évacuation des eaux pluviales pour gouttière carrée RHEINZINK sont fabriqués selon les normes NF EN 988 et NF EN 612 ainsi que, pour les zincs CLASSIC et prePATINA. Le système est disponible dans plusieurs dimensions dans les qualités de surface RHEINZINK-CLASSIC, RHEINZINK-prePATINA clair et ardoise, RHEINZINK-GRANUM skygrey et basalte.

Dimensions & épaisseurs de métal

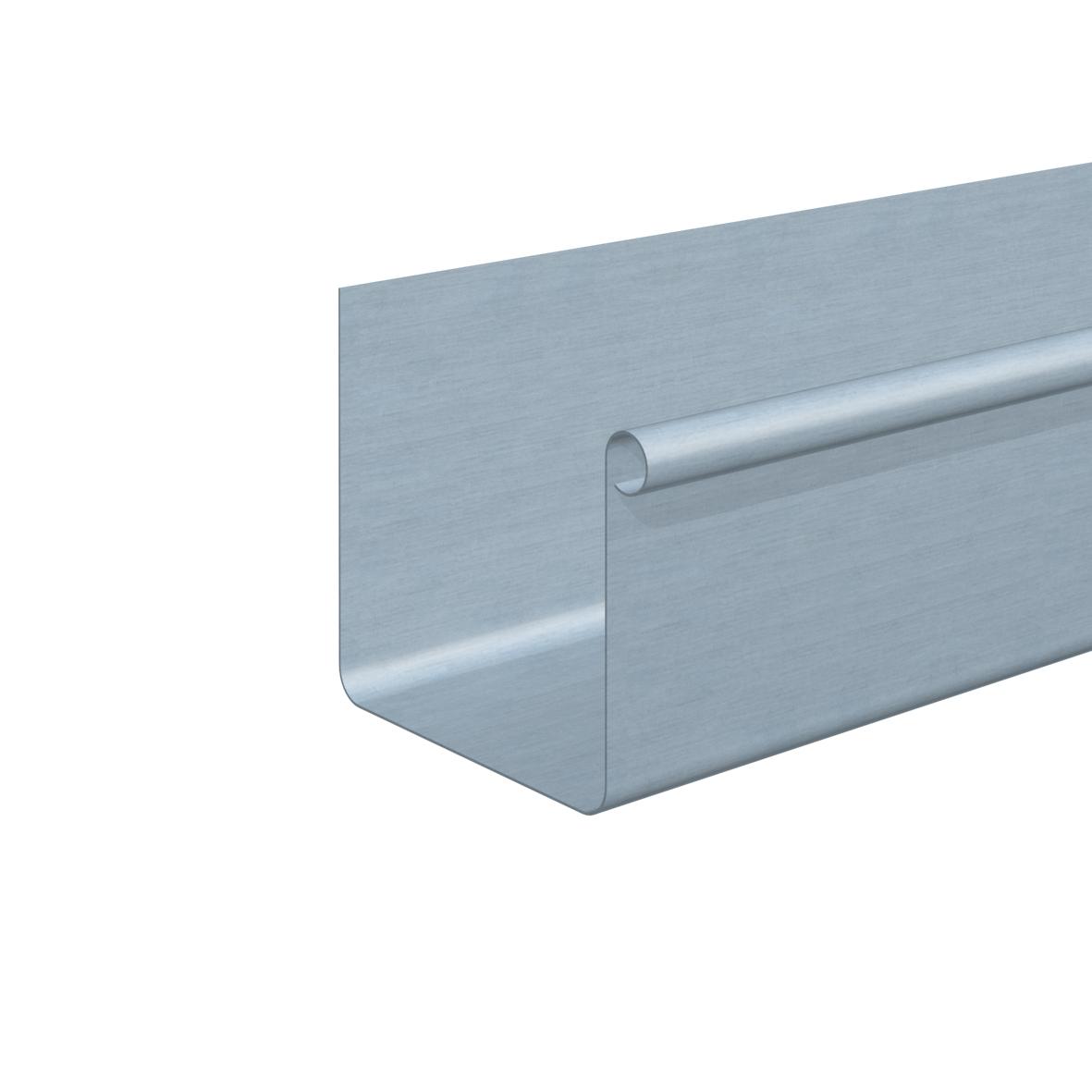

GOUTTIÈRES

  • Développés standard de gouttières 333 mm / 400 mm
  • Épaisseurs de métal 0,65 mm / 0,8 mm en fonction du développé
  • Diamètre de l'ourlet ou du boudin 14 mm / 18 mm en fonction du développé
  • Longueur standard 4,0 m

DESCENTES CARRÉES

  • Dimensions standard des tuyaux de descente carrés 80 x 80 mm / 100 x 100 mm
  • Épaisseurs de métal 0,65 mm / 0,7 mm en fonction du développé
  • Longueur standard 2,0 m
  • Disponibles uniquement en zinc CLASSIC et prePATINA

Selon la norme NF EN 612, les gouttières sont classées en catégories X et Y en fonction du diamètre de l’ourlet ou du module équivalent. Les tuyaux de descente sont classés dans les catégories X et Y en fonction du recouvrement de leur joint. Les gouttières et tuyaux de descente RHEINZINK correspondent à la catégorie X et répondent ainsi également aux exigences de la catégorie Y.

Fixation

  • Fixation de la gouttière avec des crochets de gouttière adaptés à sa forme et à son développé
  • Assemblage des différentes longueurs de gouttière par brasage tendre ou collage
  • Fixation des tuyaux de descente à l'aide de colliers
  • Alternative : Kit de fixation pour descentes RHEINZINK

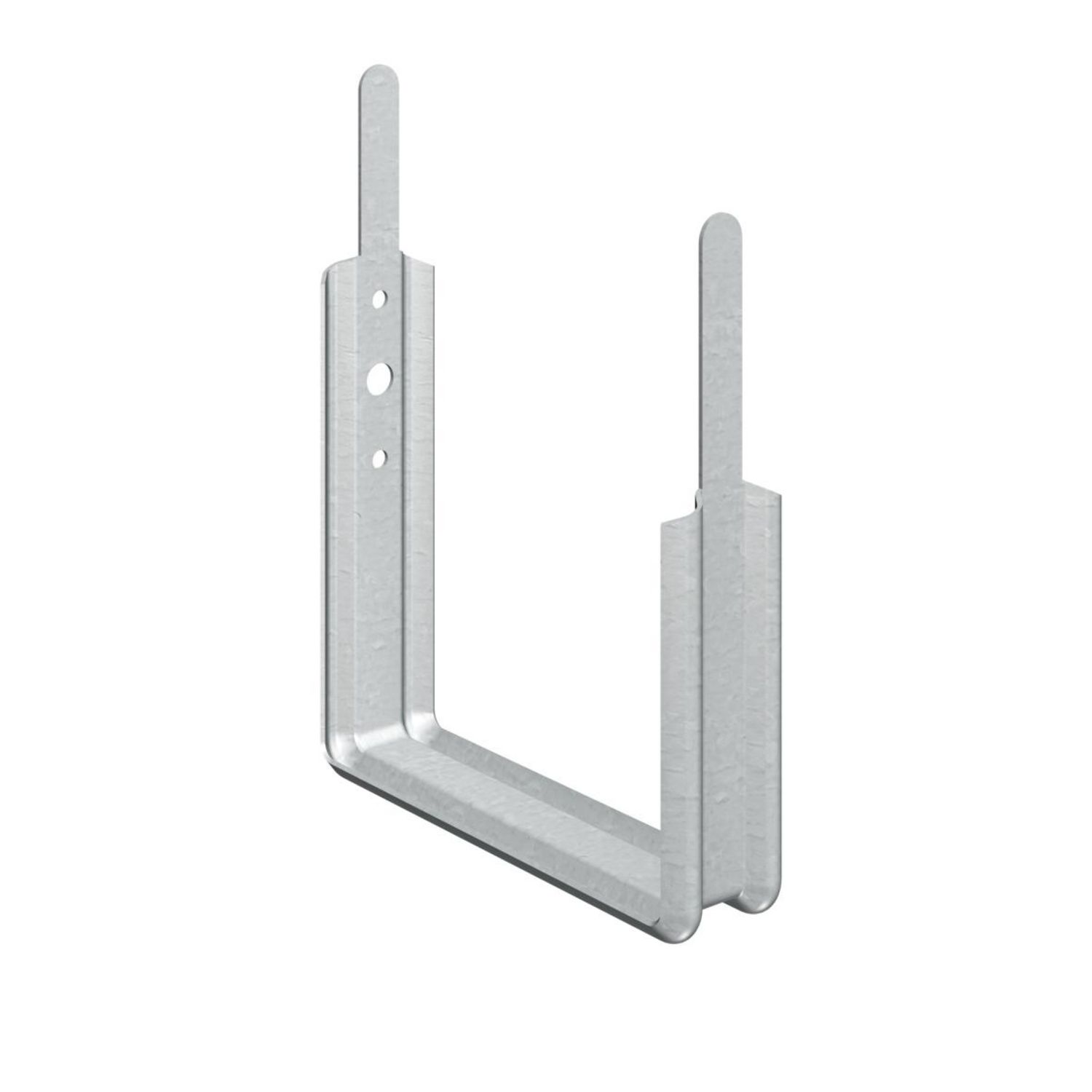

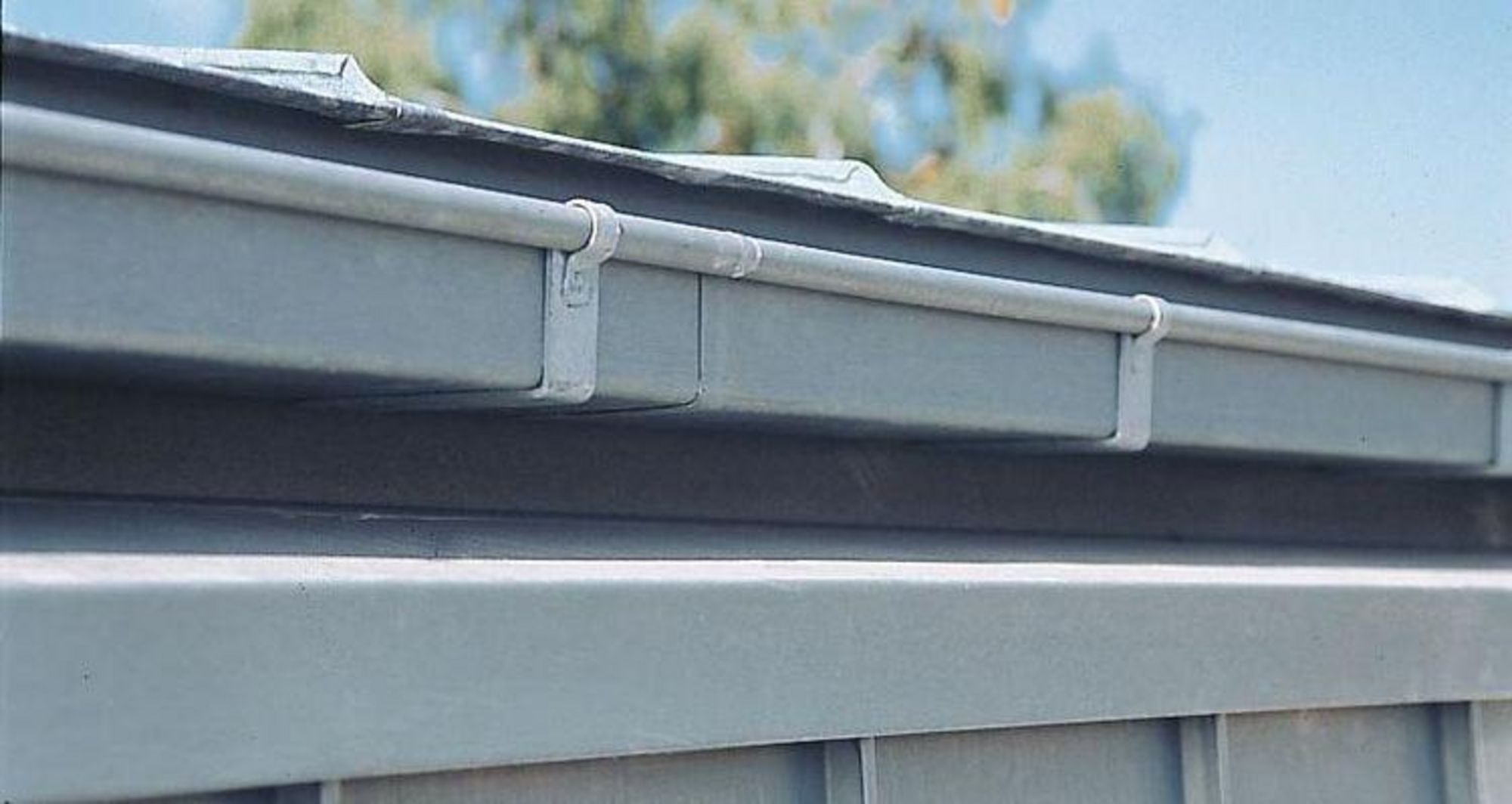

La fixation des gouttières carrées s’effectue à l'aide de crochets de gouttière carrés qui sont parfaitement adaptés à leur forme spécifique et leur développé. Ces supports sont fixés à l'aide de clous ou de vis sur le bandeau ou le chevron. Le choix du crochet doit être conforme aux exigences du DTU 40.5

Les tuyaux de descente carrés se fixent en général dans l'ossature porteuse à l'aide de colliers carrés à embase 7/150. L'écartement des colliers est de 2,0 m maximum. La distance minimum à respecter entre les tuyaux de descente et le mur est de 20 mm.



RHEINZINK vous accompagne pour vos questions de planification.

L’une de nos compétences clé est la fabrication de gouttières carrées et de systèmes de couverture et de bardage. Grâce à notre longue expérience, nous vous proposons des produits de haut niveau qui fournissent également une marge de manœuvre en termes de flexibilité et de créativité lors de la planification. De plus, RHEINZINK sait convaincre par des services et prestations intéressants associés aux produits proposés. L’accessibilité de notre équipe par téléphone ou par e-mail pour répondre à tout type de question est également une évidence.
