Gouttière Havraise

Avantages de la gouttière Havraise

  • Système complet
  • Matériau naturel - Surface sans entretien
  • Longue durée de vie

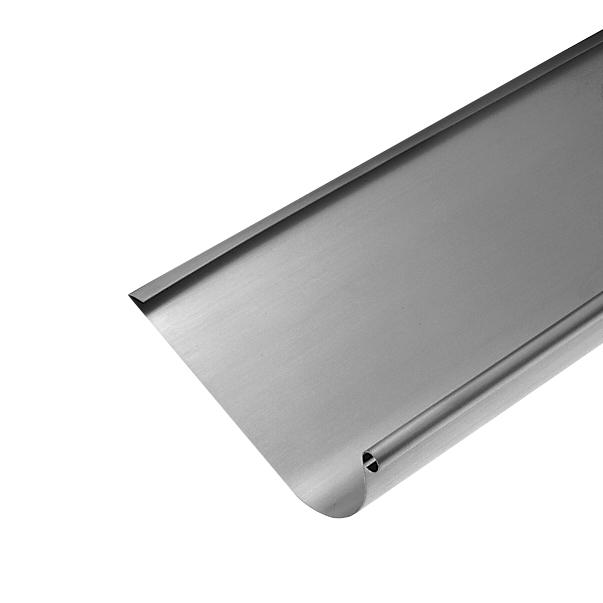

Gouttière Havraise : esthétisme, fonctionnalité et longévité

La gouttière havraise appartient à la famille des gouttières rampantes. Posée sur une bande de doublis afin de garantir l’étanchéité de la toiture, elle combine durablement esthétique et fonctionnalité. Vous bénéficiez en plus des avantages du zinc RHEINZINK. Grâce au vaste choix d’accessoires que nous vous proposons, vous bénéficiez d’un système cohérent du toit jusqu’au sol.

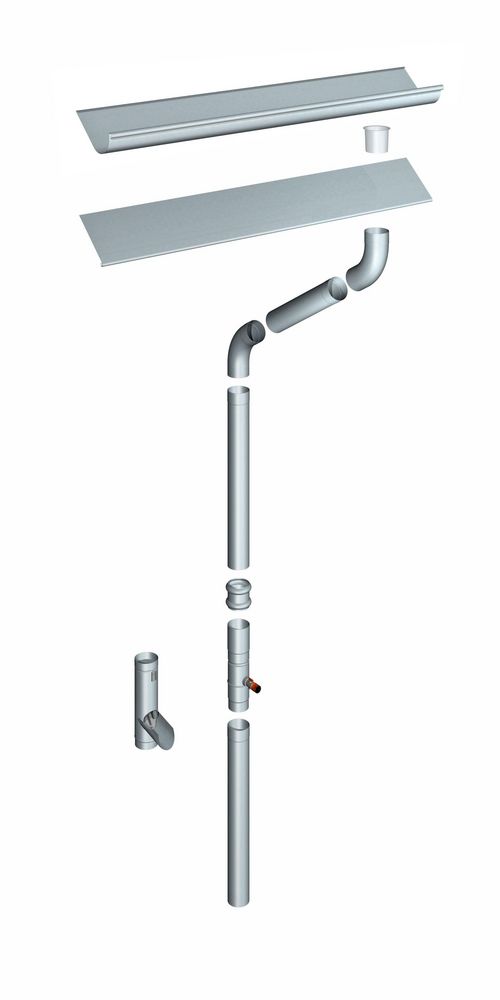

Aperçu des composants du système de gouttière Havraise RHEINZINK

Variantes de surface pour gouttières demi-rondes RHEINZINK

Technique du système de la gouttière Havraise

Description du système

  • Système d’évacuation des eaux pluviales selon la norme NF EN 612
  • composé d’une gouttière, des pièces d’accessoires et du tuyau de descente des eaux pluviales

RHEINZINK propose une variété de gouttières, de tuyaux de descente et de pièces d’accessoires. Les produits d’évacuation des eaux pluviales pour gouttière havraise RHEINZINK sont fabriqués selon les normes NF EN 988 et NF EN 612. Le système est disponible dans les qualités de surface RHEINZINK-CLASSIC, RHEINZINK-prePATINA clair et ardoise, RHEINZINK-GRANUM skygrey et basalte.

Dimensions & épaisseurs

  • Dimensions standard des gouttières havraises 333 / 400 mm
  • Épaisseurs de métal 0,65 mm / 0,8 mm en fonction du développé
  • Longueur standard 4,0 m
  • Diamètre de l'ourlet ou du boudin 14 mm
  • Diamètres standard des tuyaux de descente cylindriques 80 / 100 mm
  • Épaisseurs de métal 0,65 mm / 0,7 / 0,8 mm en fonction des longueurs et diamètres
  • Longueurs standard 2,0 m / 3,0 m / 4,0 m en fonction des diamètres et longueurs

La dimension de la gouttière indique son développé. Le dimensionnement des gouttières havraises et des tuyaux de descente cylindriques doit être conforme à la norme EN 612 et au DTU 40.5.

Selon la norme NF EN 612, les gouttières sont classées en catégories X et Y en fonction du diamètre de l’ourlet ou du module équivalent. Les tuyaux de descente sont classés dans les catégories X et Y en fonction du recouvrement de leur joint. Les gouttières et tuyaux de descente RHEINZINK correspondent à la catégorie X et répondent ainsi également aux exigences de la catégorie Y.

Fixation

  • Fixation de la gouttière avec des crochets de gouttière spécialement fabriqués
  • Assemblage des différentes longueurs de gouttière par soudure étain
  • Fixation des tuyaux de descente à l'aide de colliers
  • Alternative : Crochet universel RHEINZINK pour tuyaux de descente de tous les développés

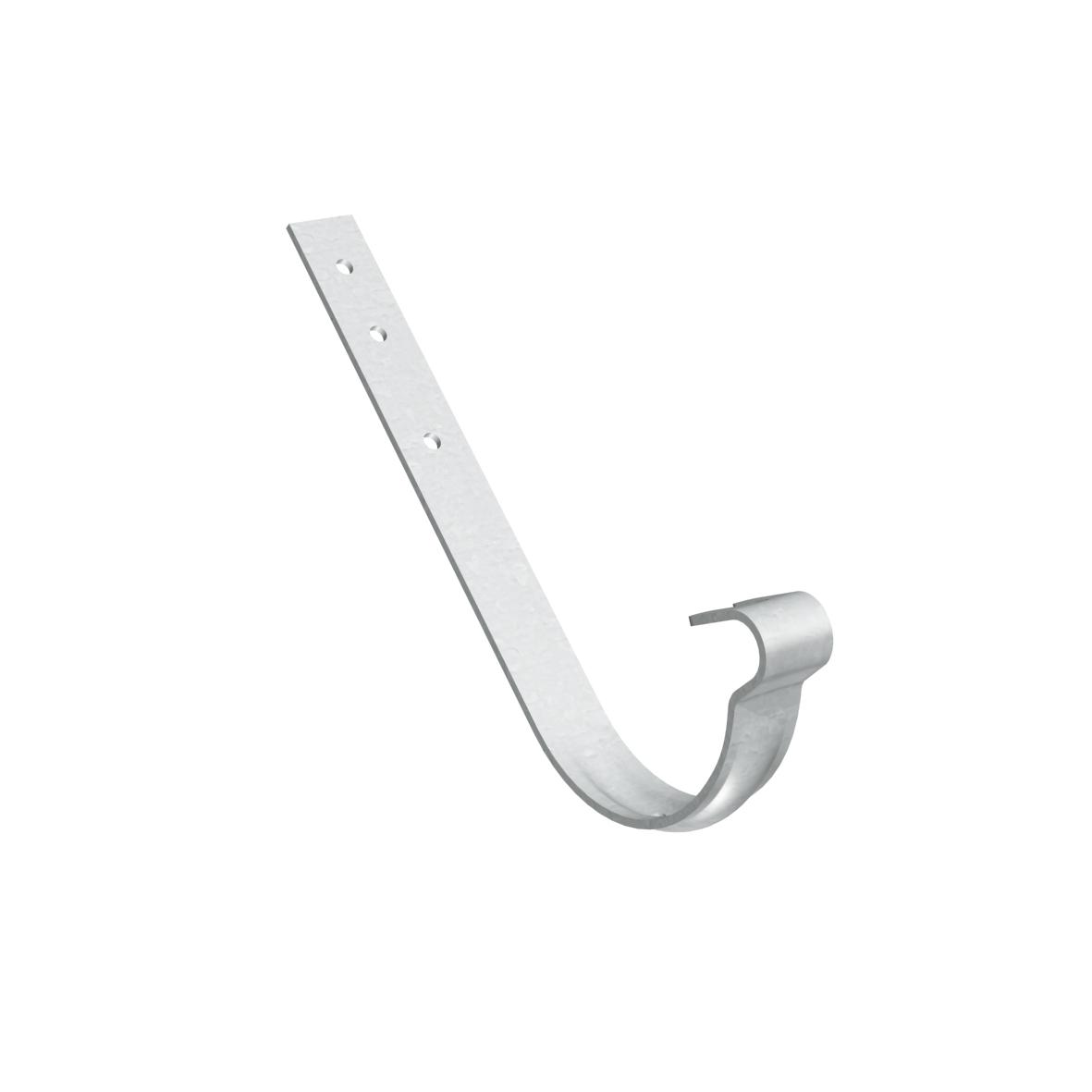

La fixation des gouttières havraises s'effectue à l'aide de crochets havrais simples ou renforcés. Ces supports sont fixés à l'aide de clous ou de vis sur le voligeage ou le support de la gouttière rampante. Le choix du crochet doit être conforme aux exigences du DTU 40.5

Les tuyaux de descente cylindriques se fixent en général dans l'ossature porteuse à l'aide de colliers ronds à embase. L'écartement des colliers est de 2,0 m maximum. La distance minimum à respecter entre les tuyaux de descente et l'ouvrage est de 20 mm.

RHEINZINK accompagne les professionnels du mieux possible

Vous avez besoin de plus d'information ? Vous souhaitez échanger avec un conseiller RHEINZINK sur votre projet ? L'équipe RHEINZINK reste à votre disposition. Contactez-nous !

Prendre contact
