Innovation RHEINZINK : nouveau système de ventilation linéaire

Faîtages et bandes d'égout ventilés pour couverture en zinc

Principaux points forts du système de ventilation linéaire RHEINZINK

  • Adapté à toutes les pentes de la couverture en zinc
  • Disponible pour les formes de toiture les plus courantes
  • Sections de ventilation conformes au DTU 40-41
  • Installation rapide et simple

Pourquoi ventiler de manière linéaire une couverture en zinc ?

Les couvertures en zinc sont très majoritairement ventilées. La circulation de l’air en sous-face du zinc va permettre de sécher et d’évacuer les éventuelles traces de condensation et d’humidité. La ventilation va ainsi permettre d’assurer la pérennité et la longévité de la toiture. Pour assurer la ventilation d’une couverture en zinc, 2 options sont possibles : une ventilation ponctuelle par chatières ou une ventilation linéaire.
Opter pour un système de ventilation linéaire présente plusieurs avantages :

  • Les entrées et sorties d’air sont positionnées sur l’ensemble de la largeur de la toiture. La circulation de l’air est donc mieux répartie et ainsi la ventilation plus uniforme.
  • Aucune opération de soudure ni de percement de la couverture n’est nécessaire. Le risque d’infiltration d’eau s’en trouve ainsi considérablement réduit.
  • Les profilés de ventilation linéaire s’intègrent harmonieusement sur la toiture et ce, sans créer de rupture visuelle.

Le système de ventilation linéaire RHEINZINK

Le système de ventilation linéaire RHEINZINK se compose de :

  • la bande d'égout ventilé
  • le faîtage ventilé.

La section de ventilation de ces profilés est conforme aux prescriptions du DTU 40-41 et permet de répondre aux cas les plus défavorables.

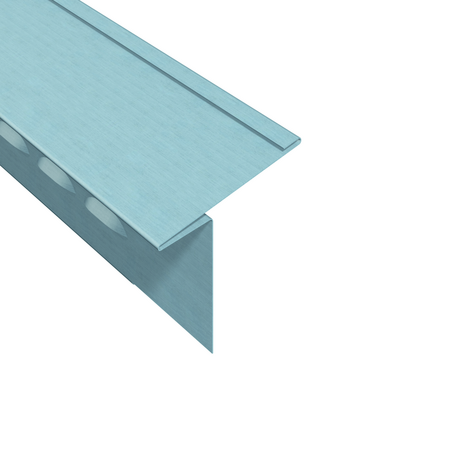

Caractéristiques de la bande d'égout ventilé

  • Section de ventilation : 68 cm²/m
  • Longueur : 2 m
  • Développé : 250 mm
  • Teintes disponibles : tous les aspects de surface RHEINZINK

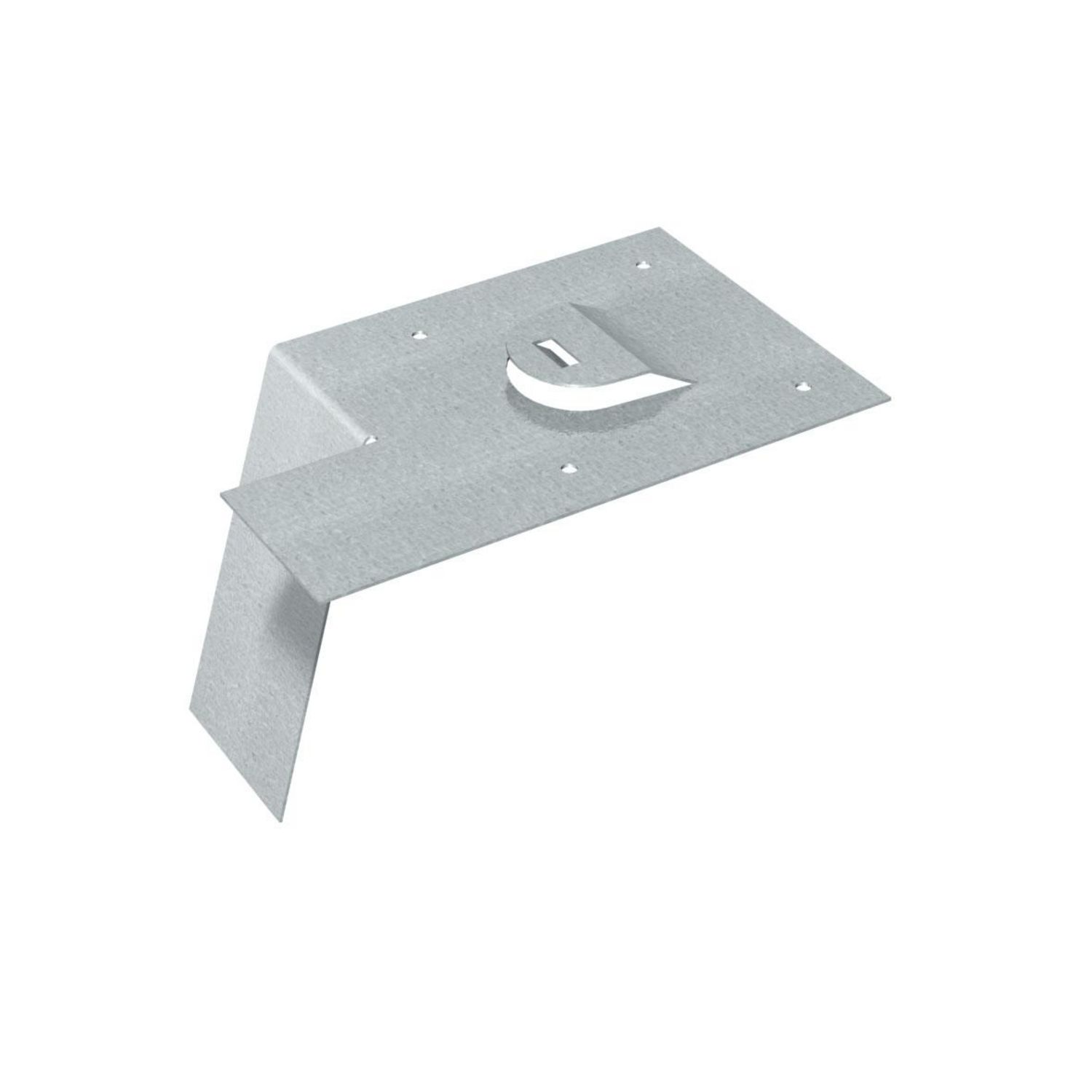

La bande d'égout ventilé permet l'entrée de l'air de ventilation. Elle se fixe par clipsage dans une patte de fixation 2 en 1. Celle-ci assure un maintien optimal en partie basse et en partie haute du profilé. La position et la forme des ouïes de ventilation ont été également repensées pour permettre un meilleur emboîtement au niveau des raccords sans nuire à la ventilation de la toiture.

Caractéristiques du faîtage ventilé double pente

  • Section de ventilation : 68 cm²/m
  • Longueur 2 m
  • Teintes disponibles : tous les aspects de surface RHEINZINK
  • Fourni avec des profilés d'agrafage UDS coordonnés pour l'étanchéité des raccords

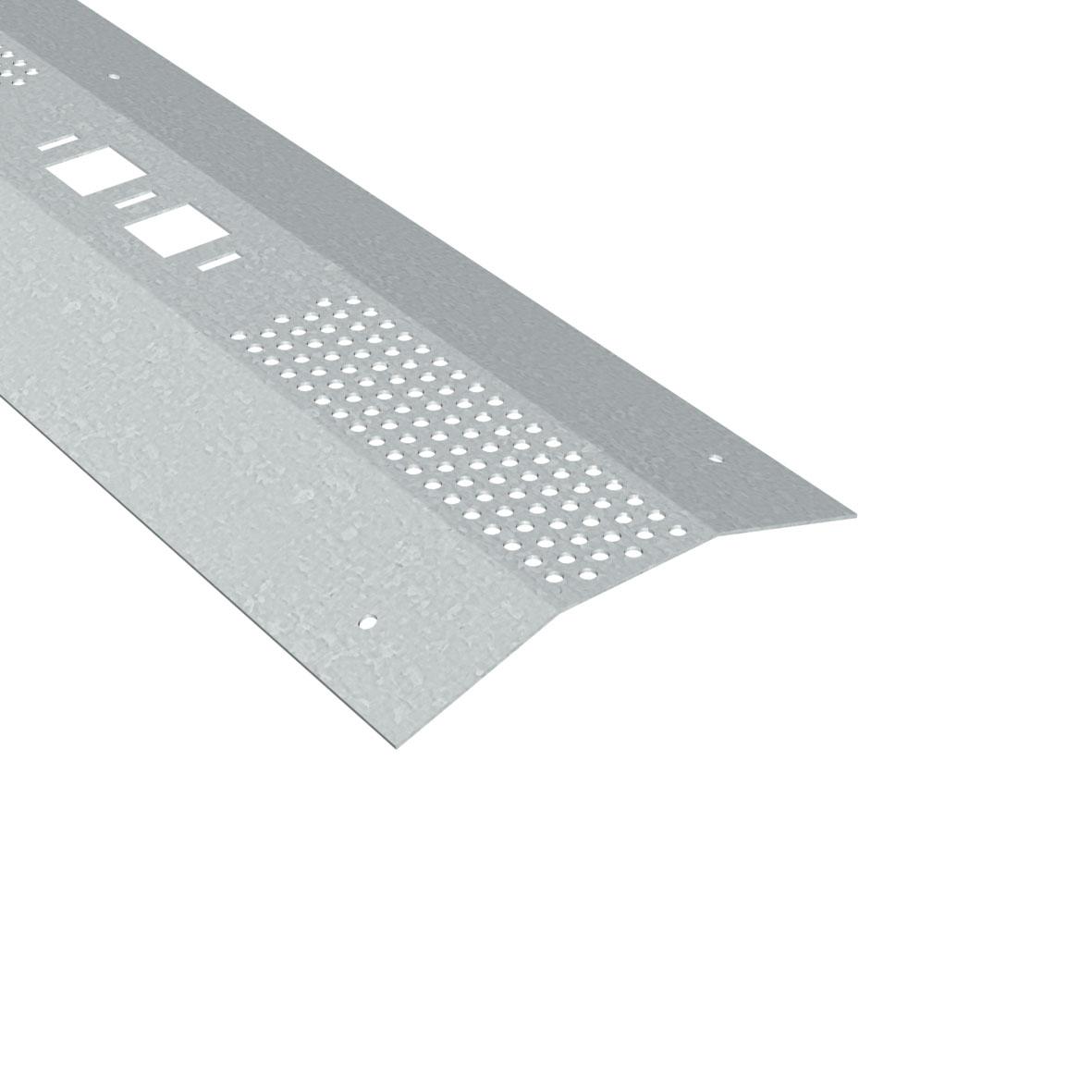

Le faîtage ventilé permet la sortie de l'air de ventilation. Le faîtage ventilé double pente se compose de 4 éléments :

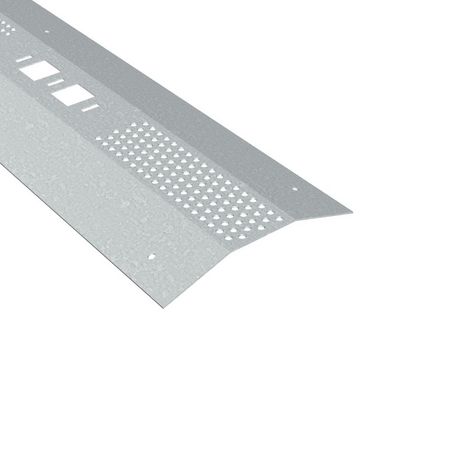

  • un corps en acier galvanisé perforé pour permettre la circulation de l'air

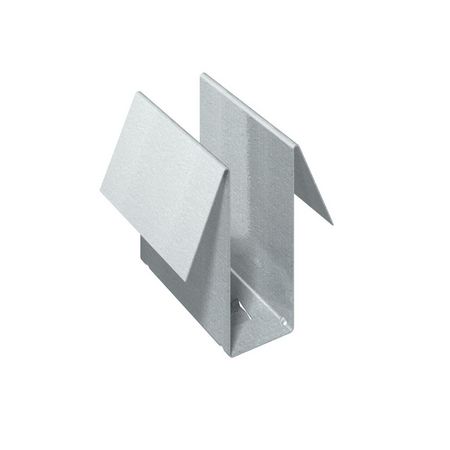

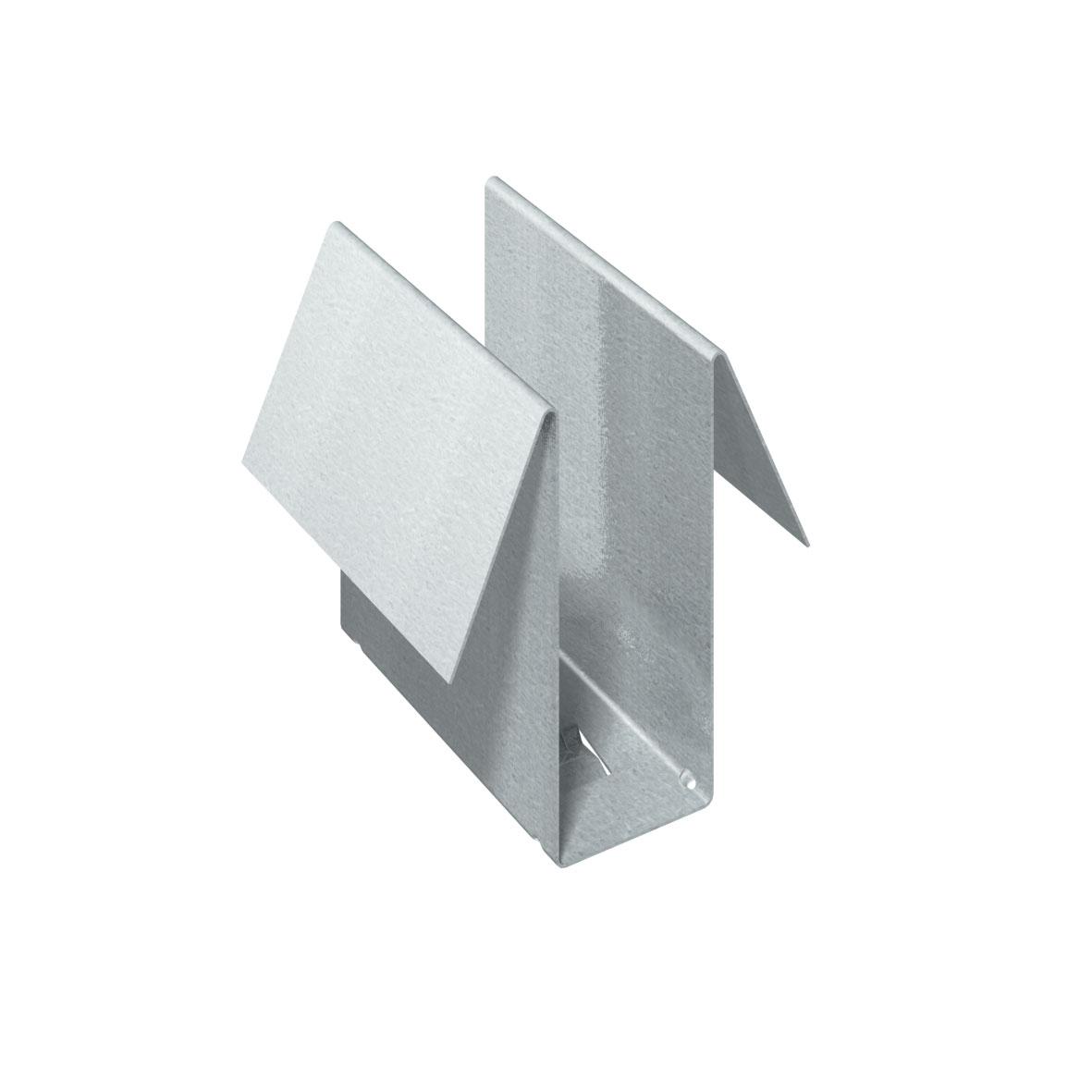

  • des pattes de fixation

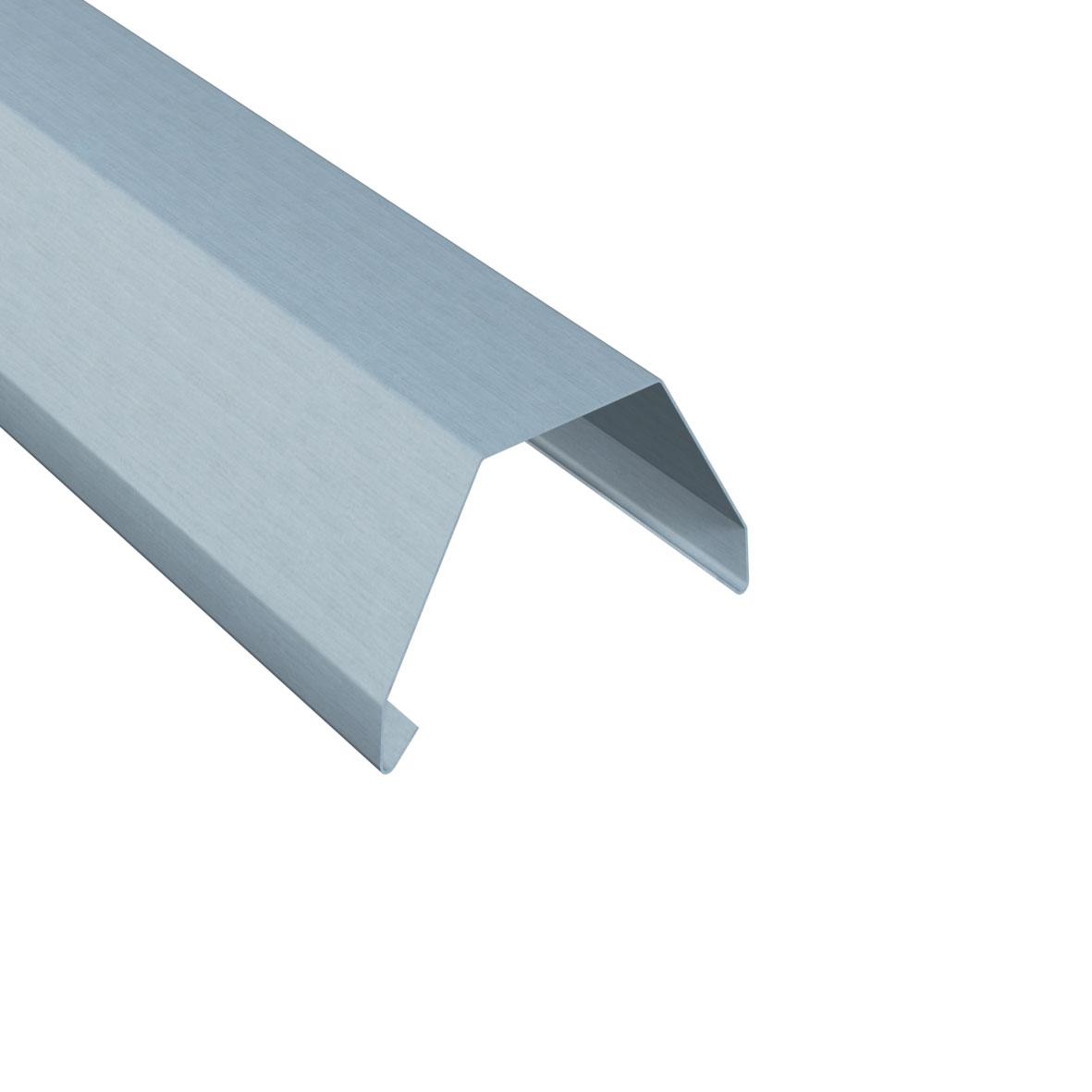

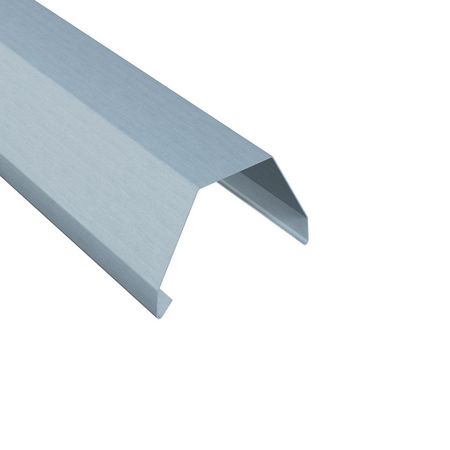

  • un capot de finition en zinc RHEINZINK

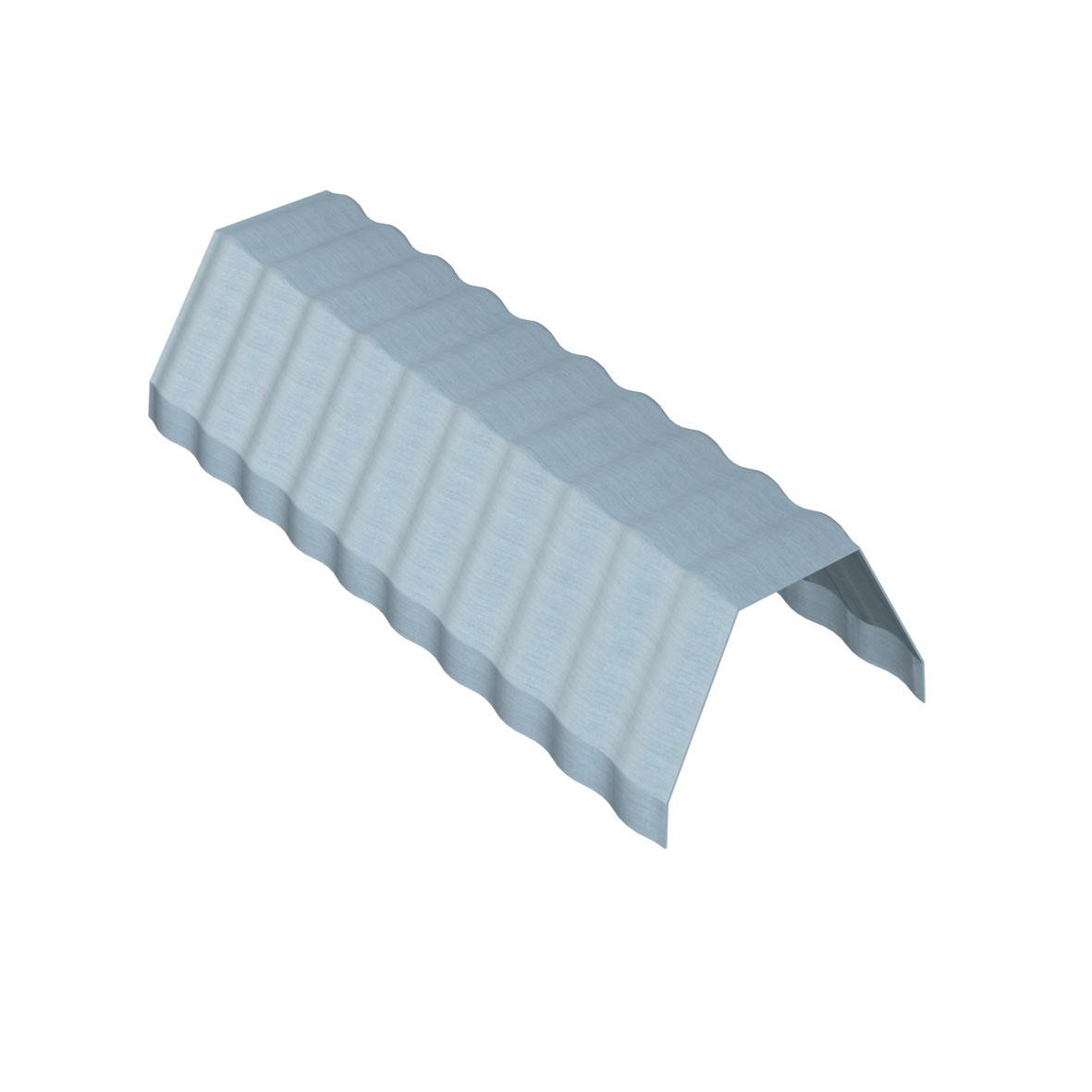

  • un profilé d'agrafage UDS

Leur conception a été étudiée pour permettre la réalisation sans encombre des relevés de tête des bacs de couverture. Même les finitions en joint debout couché relevé peuvent être aisément effectuées. Les profilés d'agrafage UDS sont coordonnés aux capots de finition pour effectuer rapidement des raccords étanches et discrets. La forme des capots de finition a également été repensée pour une intégration plus harmonieuse sur la toiture.





Caractéristiques du faîtage ventilé monopente

  • Section de ventilation : 68 cm²/m
  • Longueur 2 m
  • Teintes disponibles : tous les aspects de surface RHEINZINK
  • Fourni avec des profilés d'agrafage UDS coordonnés pour l'étanchéité des raccords

Le faîtage ventilé permet la sortie de l'air de ventilation. Le faîtage ventilé monopente se compose de 4 éléments :

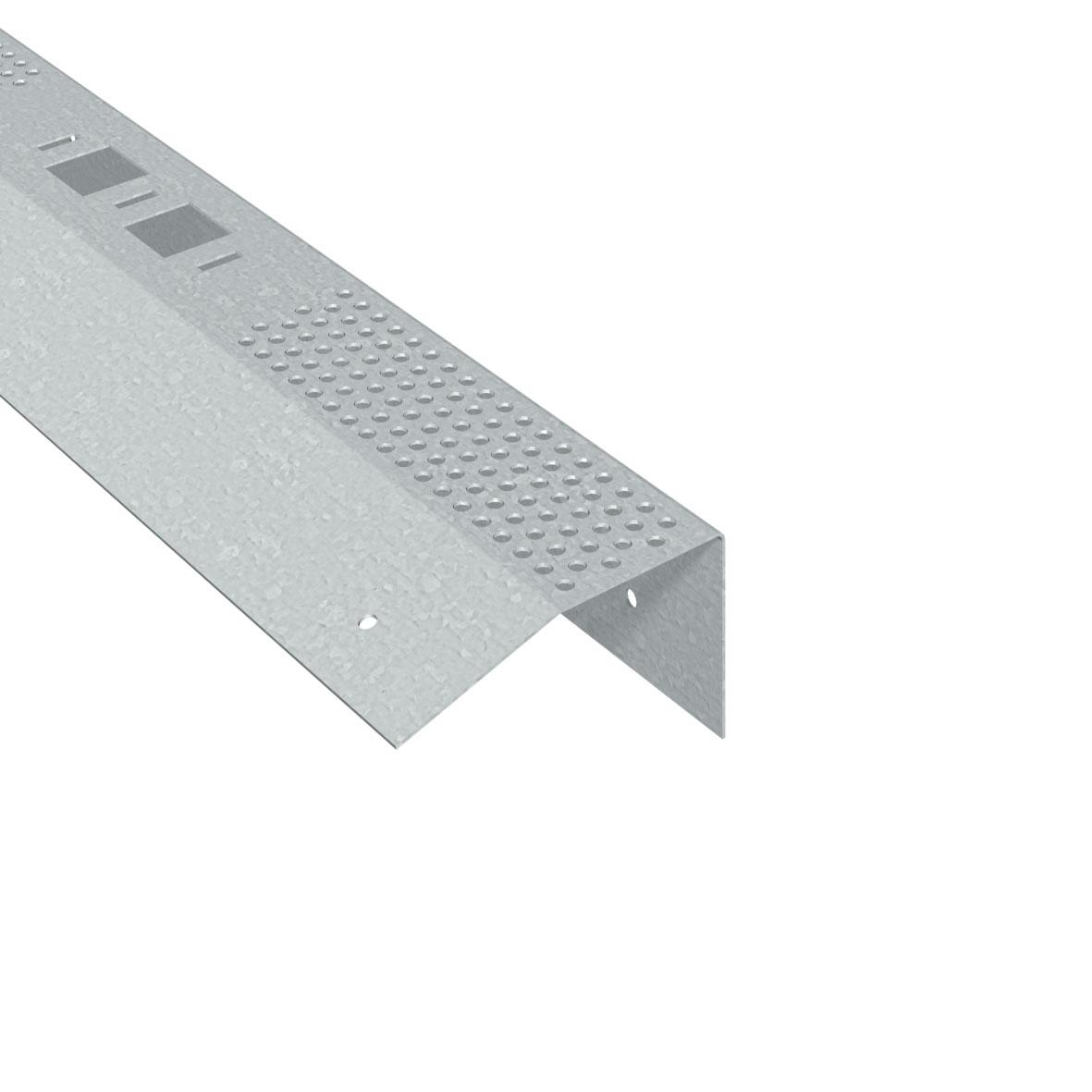

  • un corps en acier galvanisé perforé pour permettre la circulation de l'air

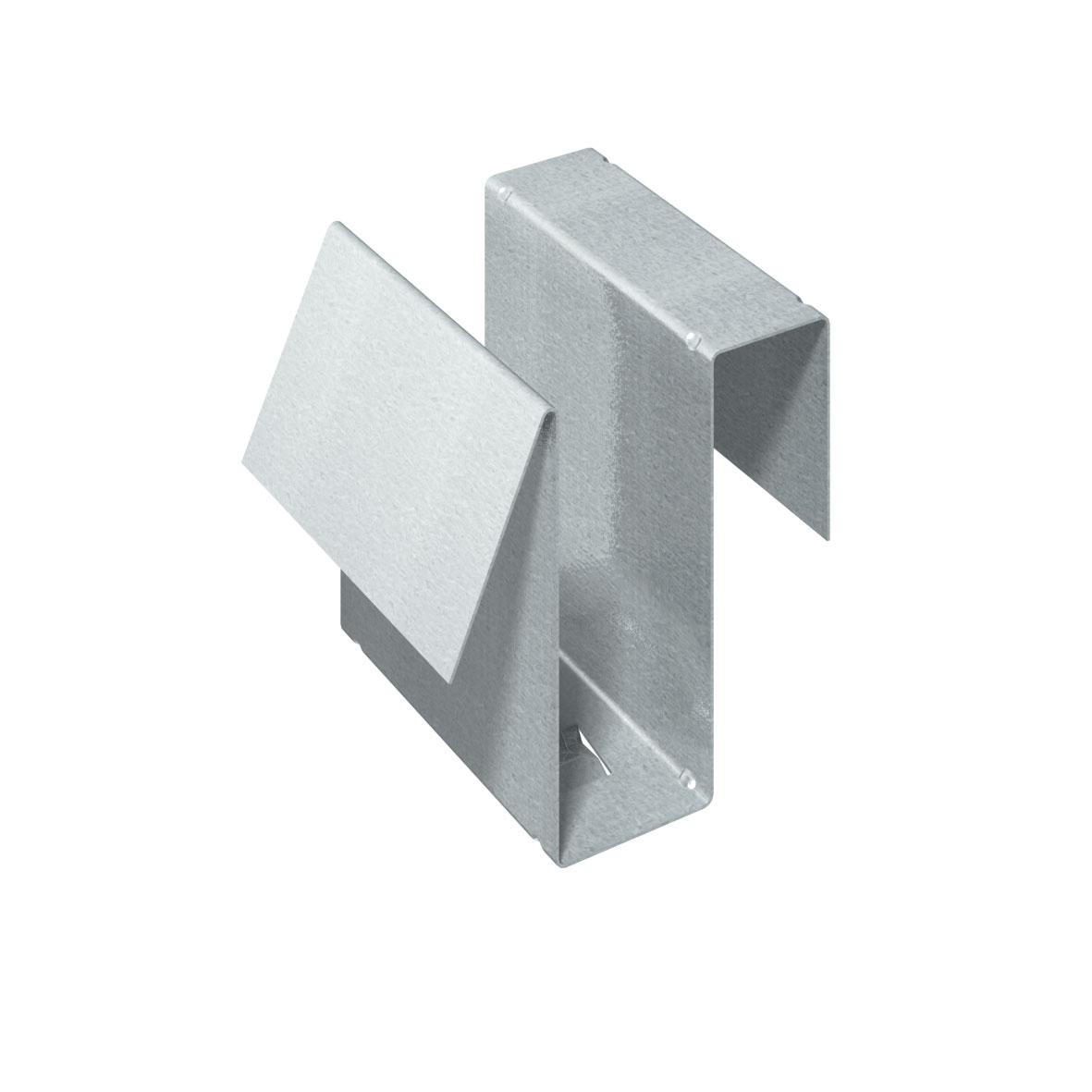

  • des pattes de fixation

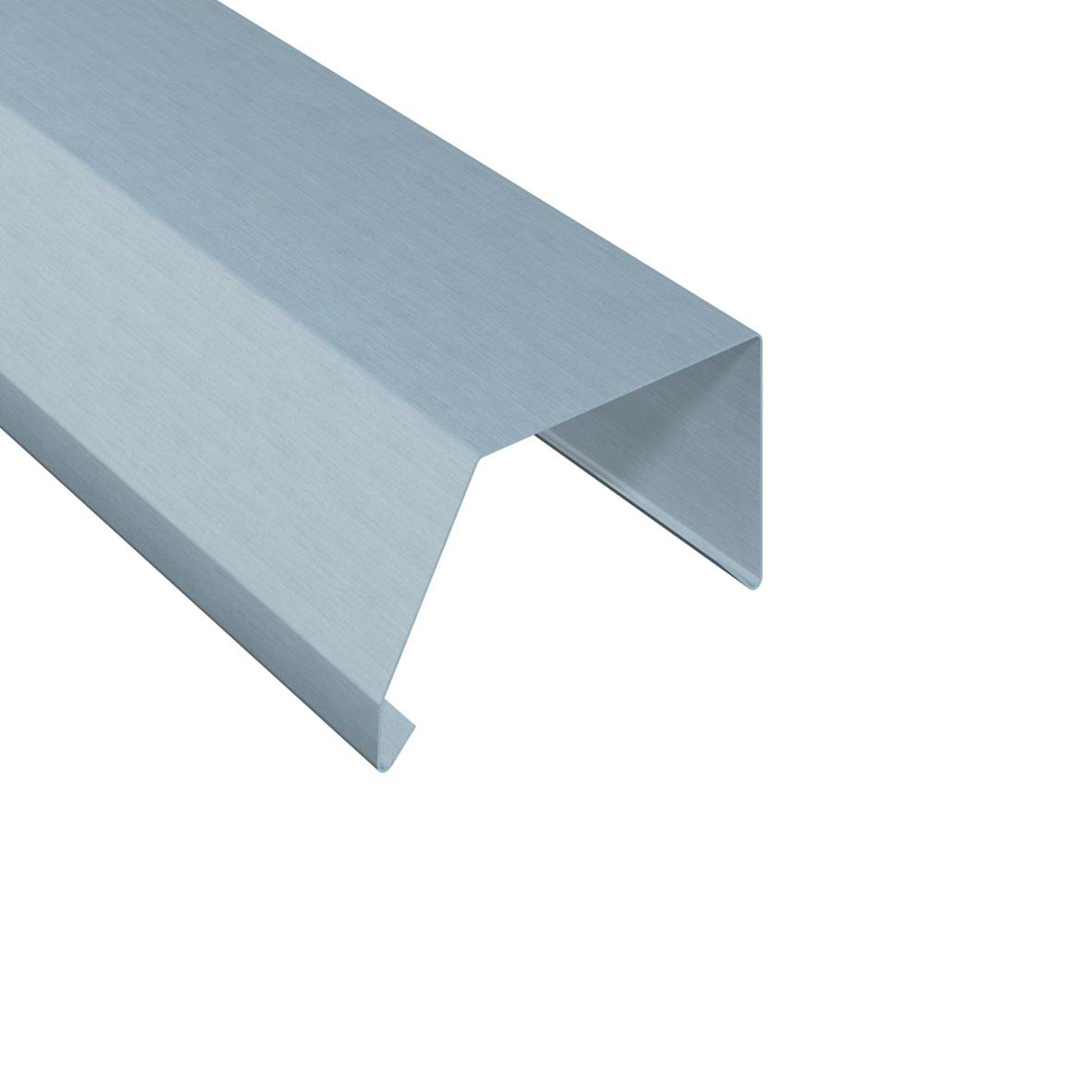

  • un capot de finition en zinc RHEINZINK

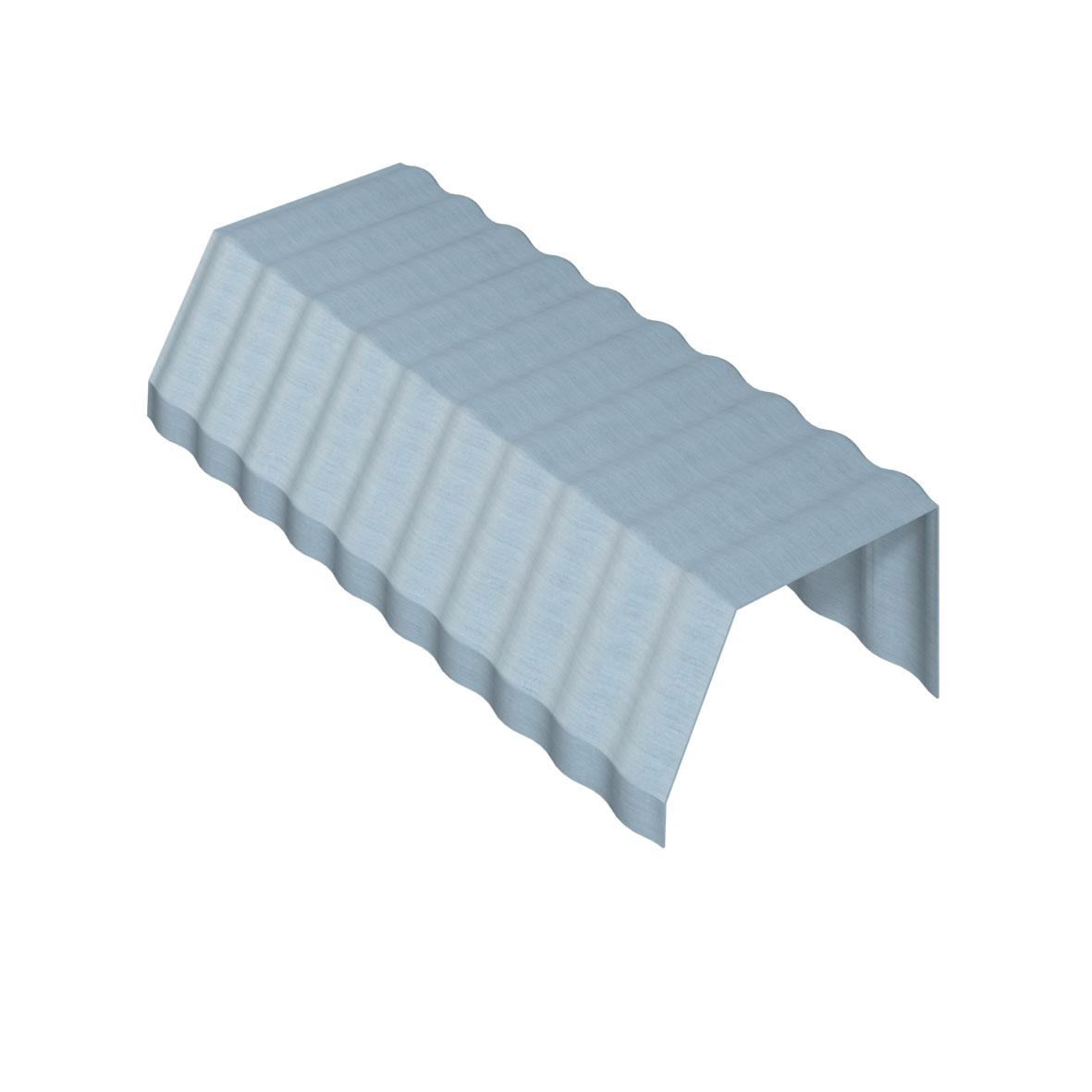

  • un profilé d'agrafage UDS

Leur conception a été étudiée pour permettre la réalisation sans encombre des relevés de tête des bacs de couverture. Les profilés d'agrafage UDS sont coordonnés aux capots de finition pour effectuer rapidement des raccords étanches et discrets. La forme des capots de finition a également été repensée pour une intégration plus harmonieuse sur la toiture.

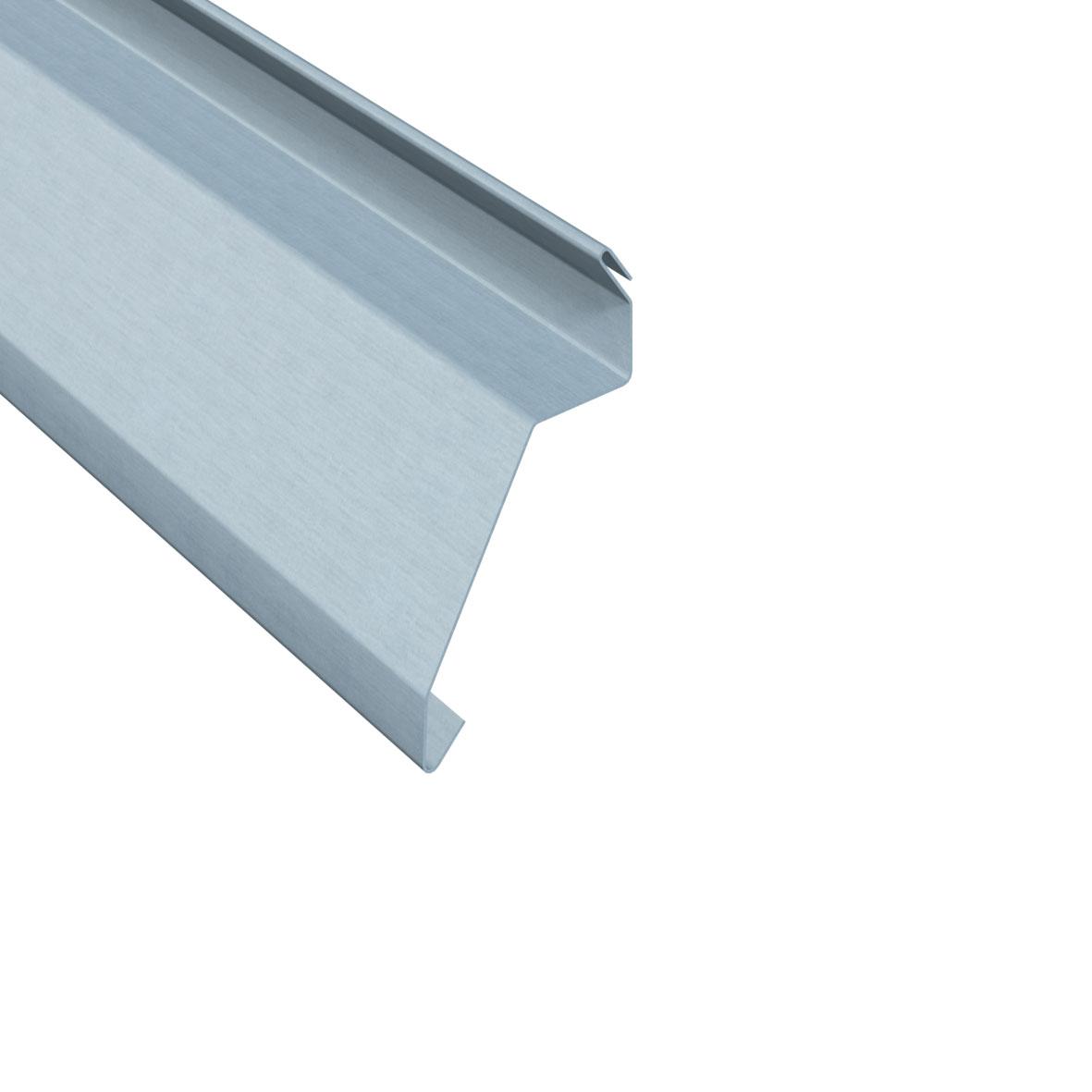

Caractéristiques du faîtage ventilé monopente contre mur

visu composants faitage monopente contre mur

  • Section de ventilation : 53 cm²/m
  • Longueur 2 m
  • Teintes disponibles : tous les aspects de surface RHEINZINK
  • Fourni avec des profilés d'agrafage UDS coordonnés pour l'étanchéité des raccords

Le faîtage ventilé permet la sortie de l'air de ventilation. Le faîtage ventilé monopente contre mur se compose de 4 éléments :

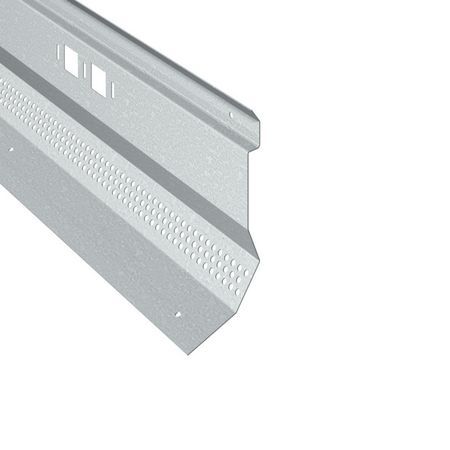

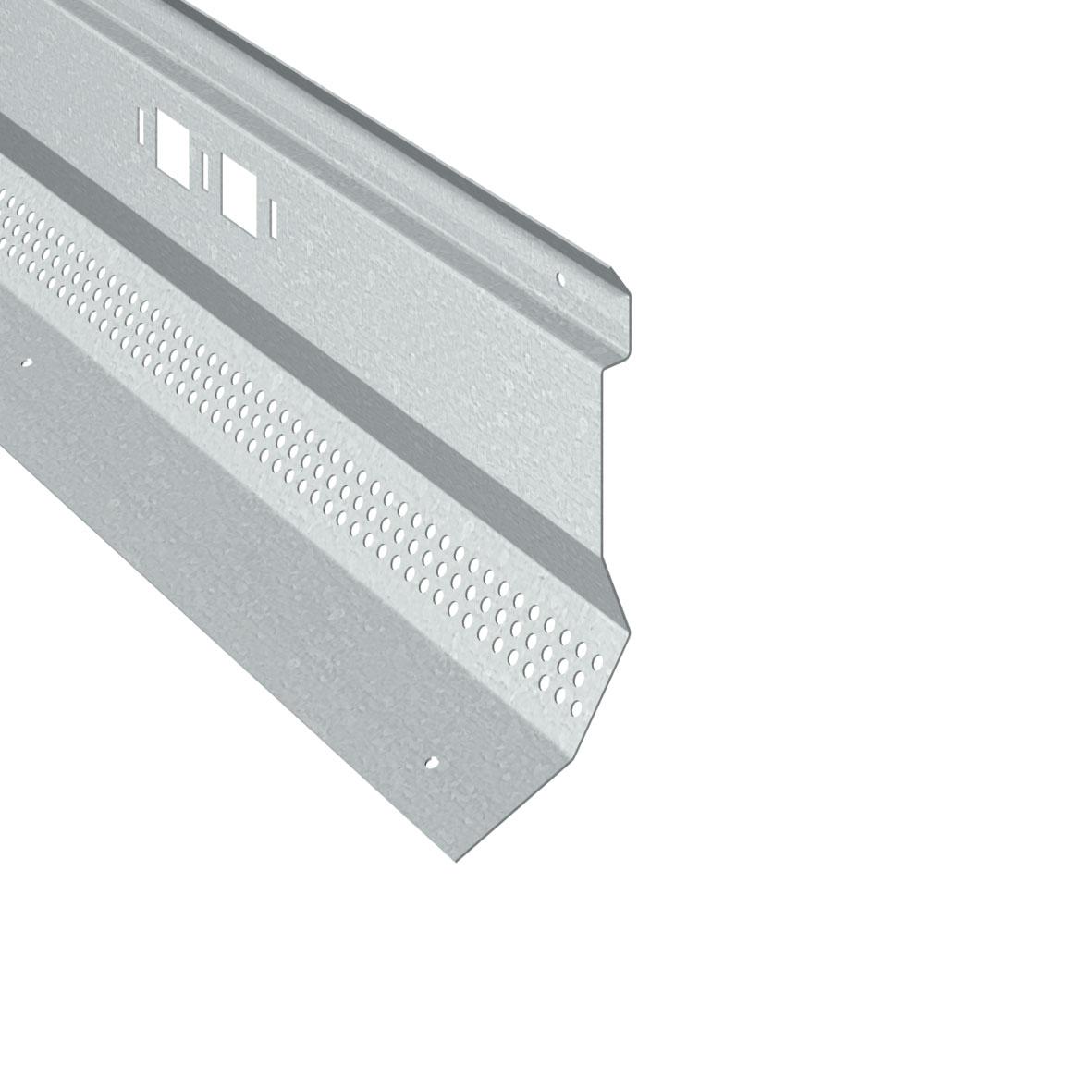

  • un corps en acier galvanisé perforé pour permettre la circulation de l'air

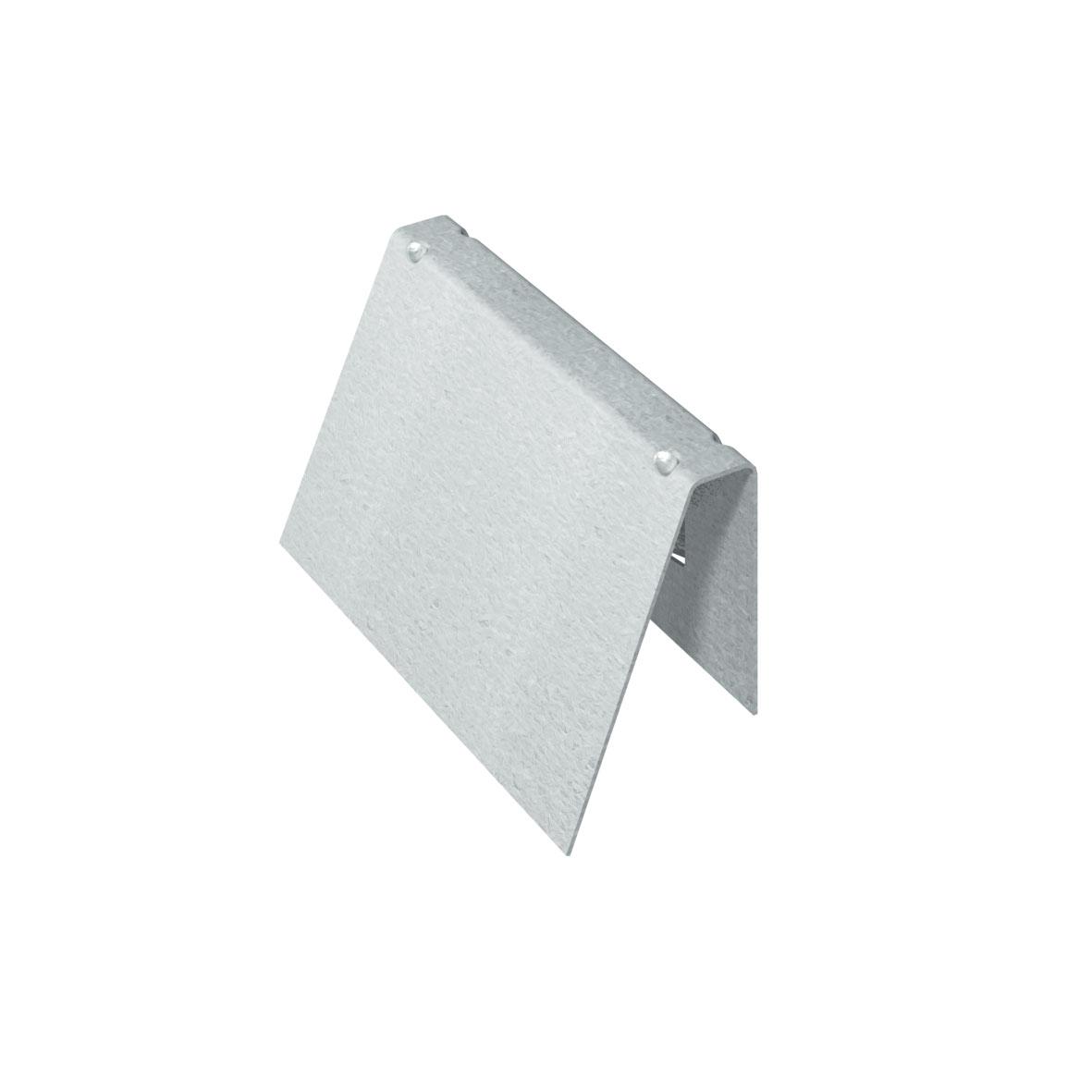

  • des pattes de fixation
  • un capot de finition en zinc RHEINZINK

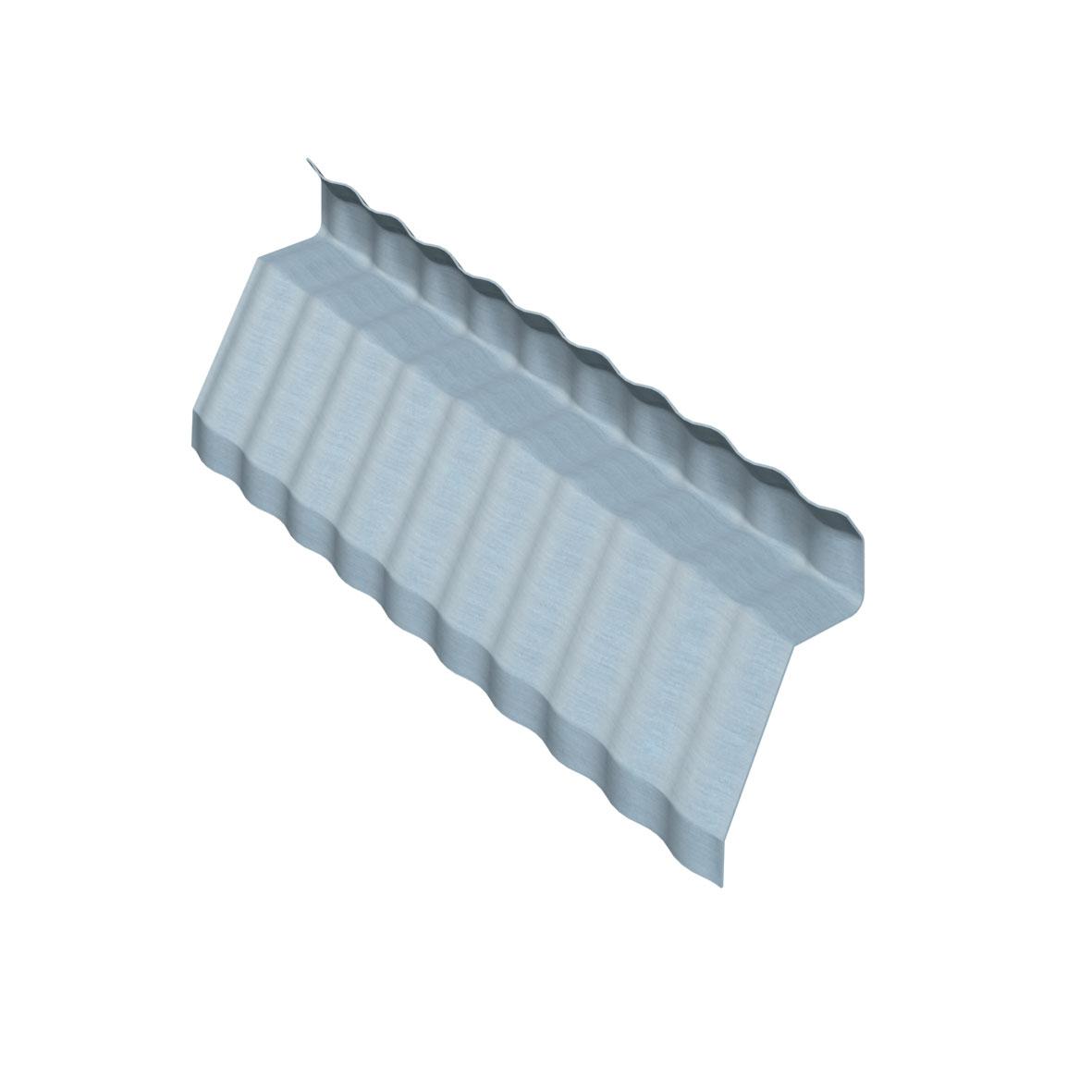

  • un profilé d'agrafage UDS

Leur conception a été étudiée pour permettre la réalisation sans encombre des relevés de tête des bacs de couverture. Les profilés d'agrafage UDS sont coordonnés aux capots de finition pour effectuer rapidement des raccords étanches et discrets. La forme des capots de finition a également été repensée pour une intégration plus harmonieuse sur la toiture.





Une mise en œuvre simple et rapide

Le design des profilés et des pattes de fixation a été étudié pour une mise en œuvre simple et rapide sur le chantier. La preuve en image avec nos tutoriels d'installation :

Installer la bande d'égout ventilé

Installer le faîtage ventilé monopente

Installer le faîtage ventilé double pente

Installer le faîtage ventilé monopente contre mur
