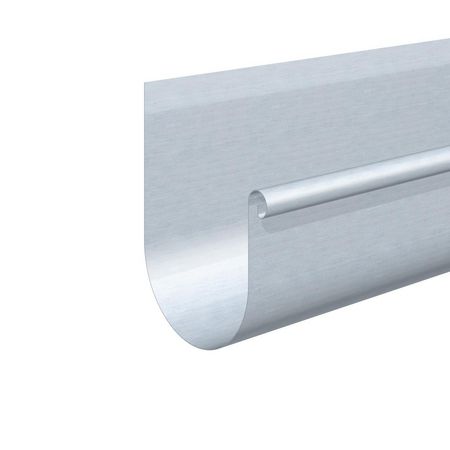

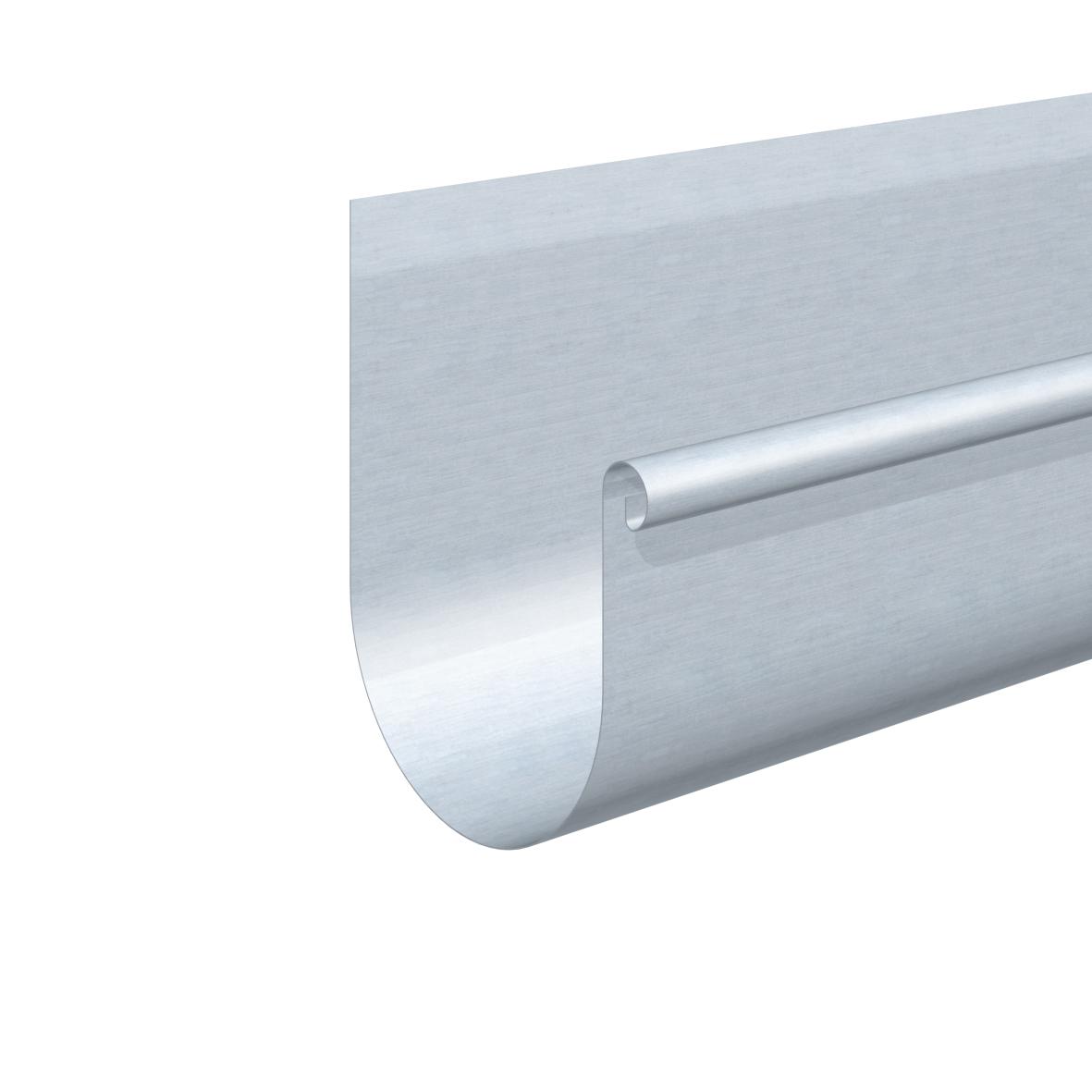

Gouttière anglaise

Avantages de la gouttière anglaise

  • Une gouttière typique des toitures parisiennes
  • En zinc de haute qualité
  • Disponible en plusieurs aspects
  • Une grande longévité

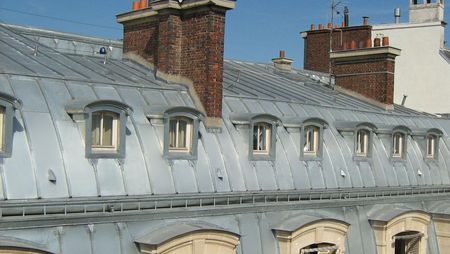

Gouttière anglaise : gouttière typique des bâtiments parisiens

La gouttière anglaise est principalement présente sur les toitures parisiennes et plus particulièrement sur les bâtiments de type Haussmannien. Une solution esthétique et fonctionnelle doit permettre l'évacuation des eaux de pluie qui ruissellent sur ces toitures. D'une grande longévité, les gouttières anglaises RHEINZINK permettent de répondre de manière durable à ces exigences tout en bénéficiant des atouts du zinc.

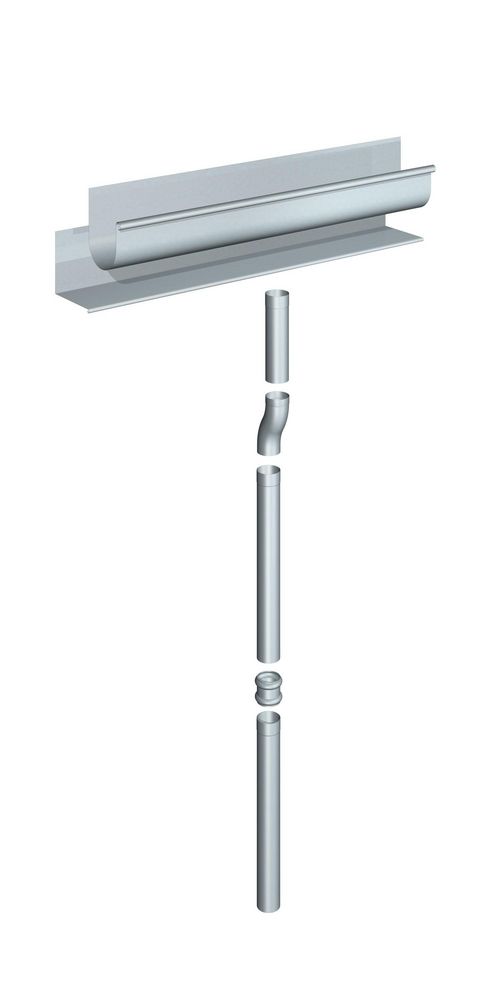

Aperçu des composants du système de gouttière anglaise RHEINZINK

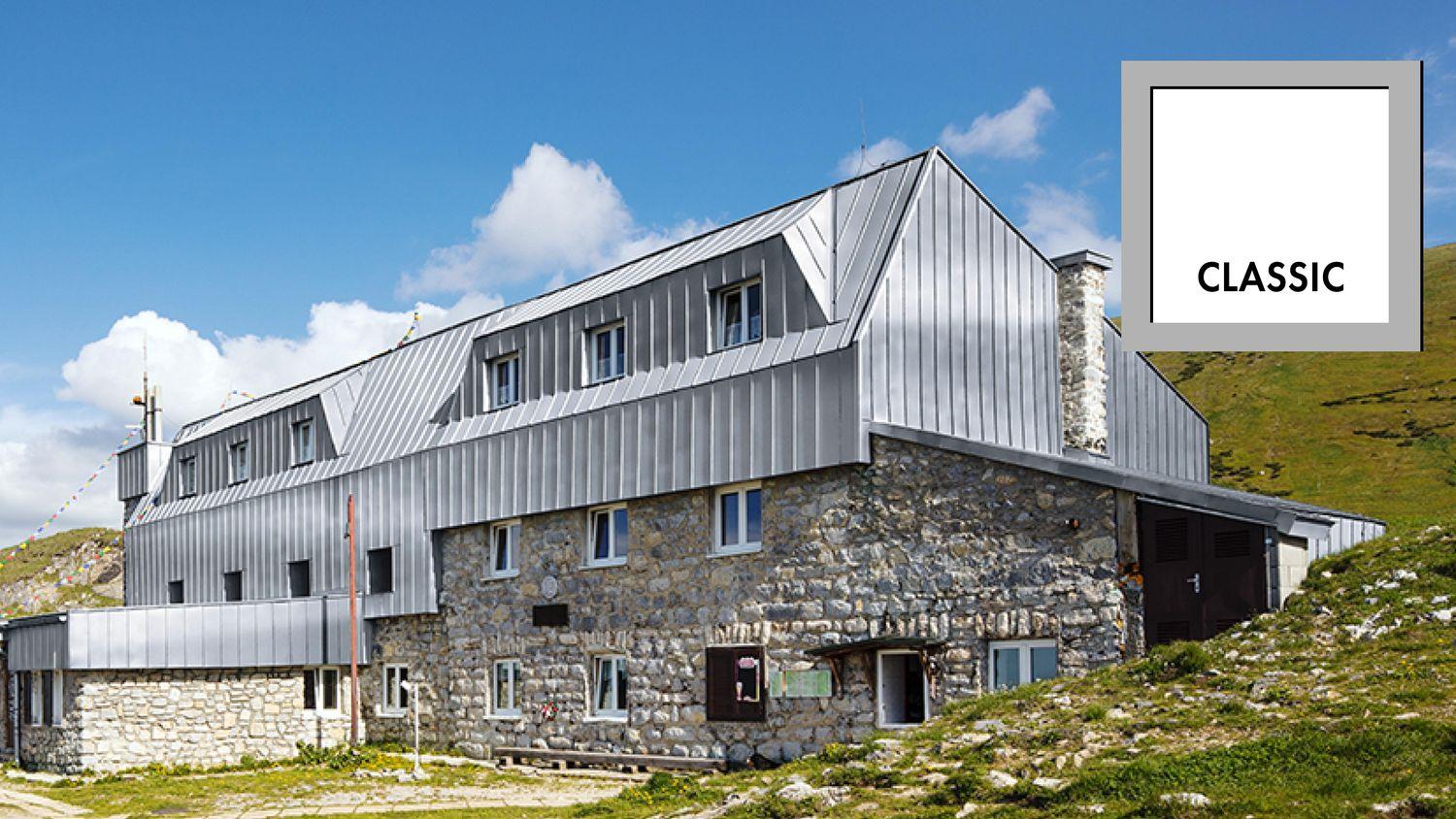

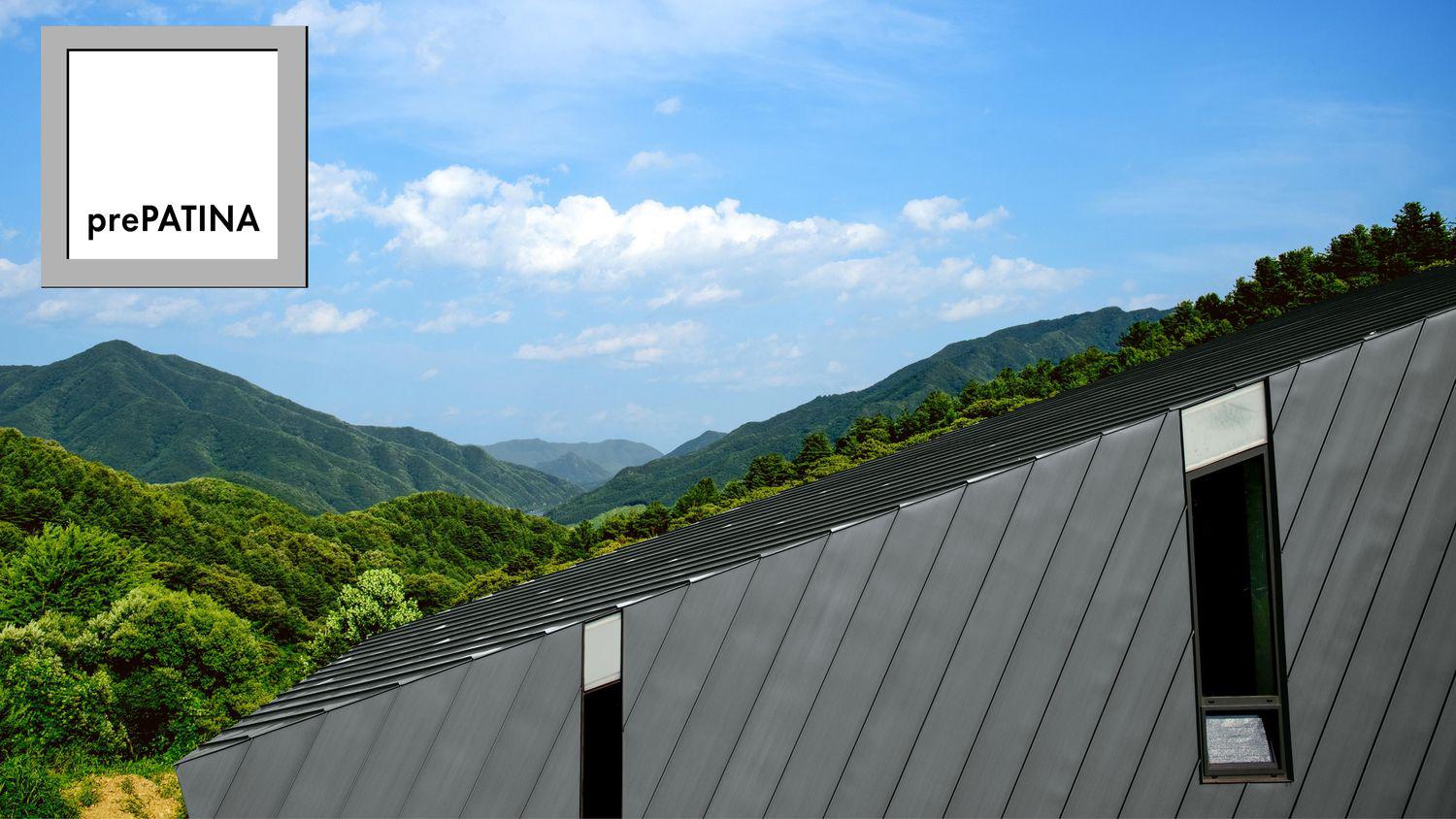

Variantes de surface pour gouttières demi-rondes RHEINZINK

Technique du système de la gouttière anglaise

Description du système

  • Système d’évacuation des eaux pluviales selon la norme NF EN 612
  • composé d’une gouttière, des pièces d’accessoires et du tuyau de descente des eaux pluviales

RHEINZINK propose une variété de gouttières, de tuyaux de descente et de pièces d’accessoires. Les produits d’évacuation des eaux pluviales pour gouttière anglaise RHEINZINK sont fabriqués selon les normes NF EN 988 et NF EN 612. Le système est disponible dans les qualités de surface RHEINZINK-CLASSIC, RHEINZINK-prePATINA clair, RHEINZINK-GRANUM skygrey et basalte.

Dimensions & épaisseurs

  • Développé standard des gouttières anglaises 650 mm
  • Épaisseurs de métal 0,8 mm
  • Longueur standard 4,0 m

Le dimensionnement des gouttières anglaises et des tuyaux de descente doit être conforme à la norme EN 612 et au DTU 40.5

Selon la norme NF EN 612, les gouttières sont classées en catégories X et Y en fonction du diamètre de l’ourlet ou du module équivalent. Les tuyaux de descente sont classés dans les catégories X et Y en fonction du recouvrement de leur joint. Les gouttières et tuyaux de descente RHEINZINK correspondent à la catégorie X et répondent ainsi également aux exigences de la catégorie Y.

Fixation

  • Fixation de la gouttière avec des crochets de gouttière spécifiques
  • Assemblage des différentes longueurs de gouttière par soudure étain
  • Fixation des tuyaux de descente à l'aide de colliers
  • Alternative : Crochet universel RHEINZINK pour tuyaux de descente de tous les développés

La fixation des gouttières anglaises s'effectue à l'aide de crochets à pied qui doivent être espacés de 40 cm maximum. Ces supports sont fixés à l'aide de vis du côté comble et d'un pontet sur l'entablement en partie avant. Le choix du crochet doit être conforme aux exigences du DTU 40.5

Les tuyaux de descente cylindriques se fixent en général dans l'ossature porteuse à l'aide de colliers ronds à embase. L'écartement des colliers est de 2,0 m maximum. La distance minimum à respecter entre les tuyaux de descente et l'ouvrage est de 20 mm.
